Циркуляционный насос гоняет теплоноситель по системе — без него тепло не дойдёт до дальних радиаторов (кроме самотёчных схем). Подбор сводится к расходу и напору, а ошибка — это либо холодные батареи, либо лишний шум и расход электричества. Разберём подбор и установку.

Самое важное

Подбор — по расходу (мощность системы) и напору (потери в контуре); для дома обычно 4–6 м (25/40, 25/60). Ставят на обратке, после расширительного бака, перед котлом. Для дома — мокрый ротор, лучше с частотным управлением (класс A). У многих настенных котлов насос уже встроен.

Подбор: расход и напор

  • Расход зависит от мощности системы. Его считают по формуле G = Q / (1,16 × ΔT), где Q — тепловая нагрузка в кВт, ΔT — перепад подача/обратка (обычно 20 °C), G — расход в м³/ч. Для дома на 10 кВт при ΔT 20 °C это всего 10 / (1,16 × 20) ≈ 0,43 м³/ч — отсюда видно, что огромные насосы дому не нужны.
  • Напор — это не «высота дома», а сумма гидравлических потерь в контуре (трубы, радиаторы, фитинги). Грубо его прикидывают так: общую длину труб делят на 10 — для контура 80 м выходит около 4 м. Для радиаторной системы одно-двухэтажного дома напор почти всегда укладывается в 4–6 м.

К расчётным значениям добавляют запас: 10–20 % по напору и 20–30 % по расходу, чтобы рабочая точка не упиралась в край характеристики.

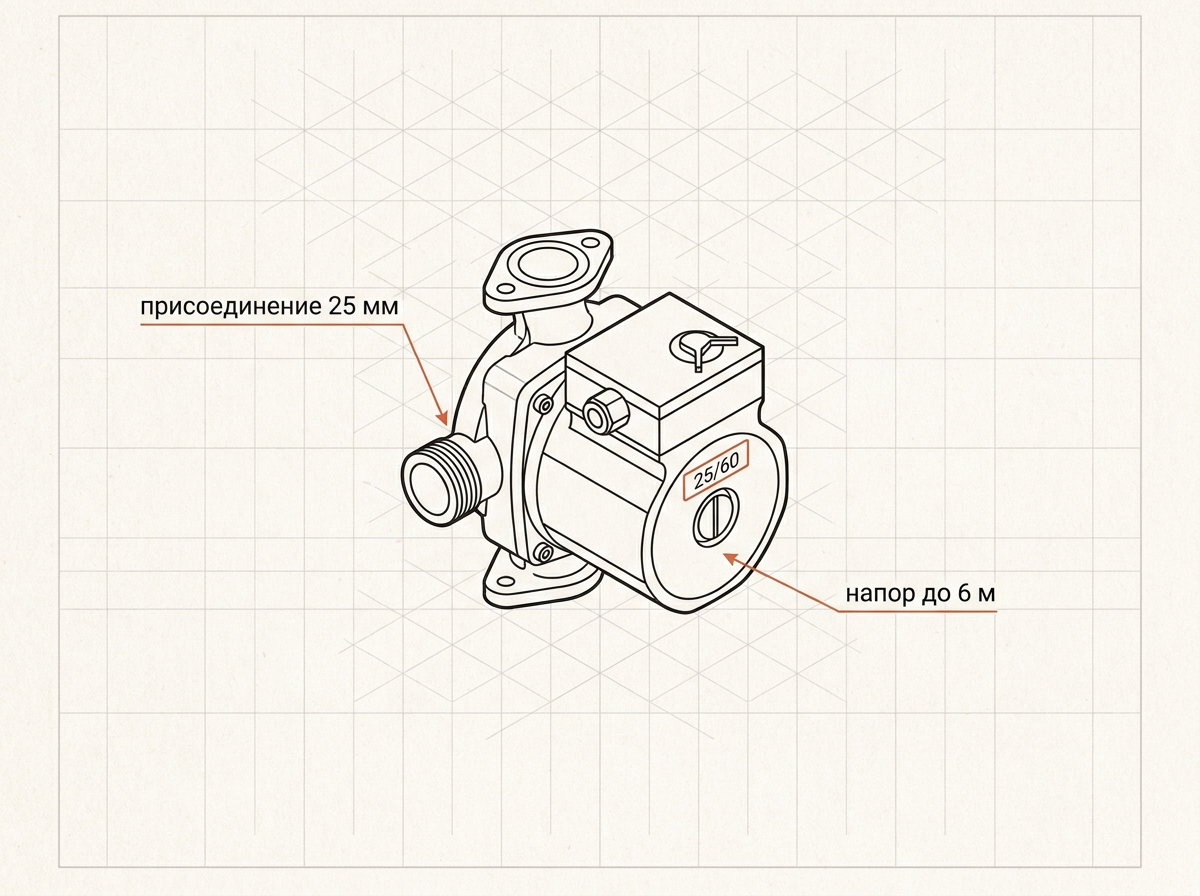

Расшифровка маркировки циркуляционного насоса 25/60: присоединение 25 мм, напор 6 метров
▸Маркировка «25/60»: первое число — диаметр присоединения (25 мм), второе — максимальный напор (60 дм = 6 м). Рабочую точку берут в середине кривой.ДомИнженер

Рабочую точку выбирают в середине характеристики насоса — там лучший КПД и тише работа. Мощность системы для расчёта оцените через теплопотери.

Где ставить

Классически — на обратке: теплоноситель там холоднее, насос дольше служит. Монтируют после расширительного бака, перед котлом. Современные насосы спокойно работают и на подаче — смотрите обвязку котла и паспорт.

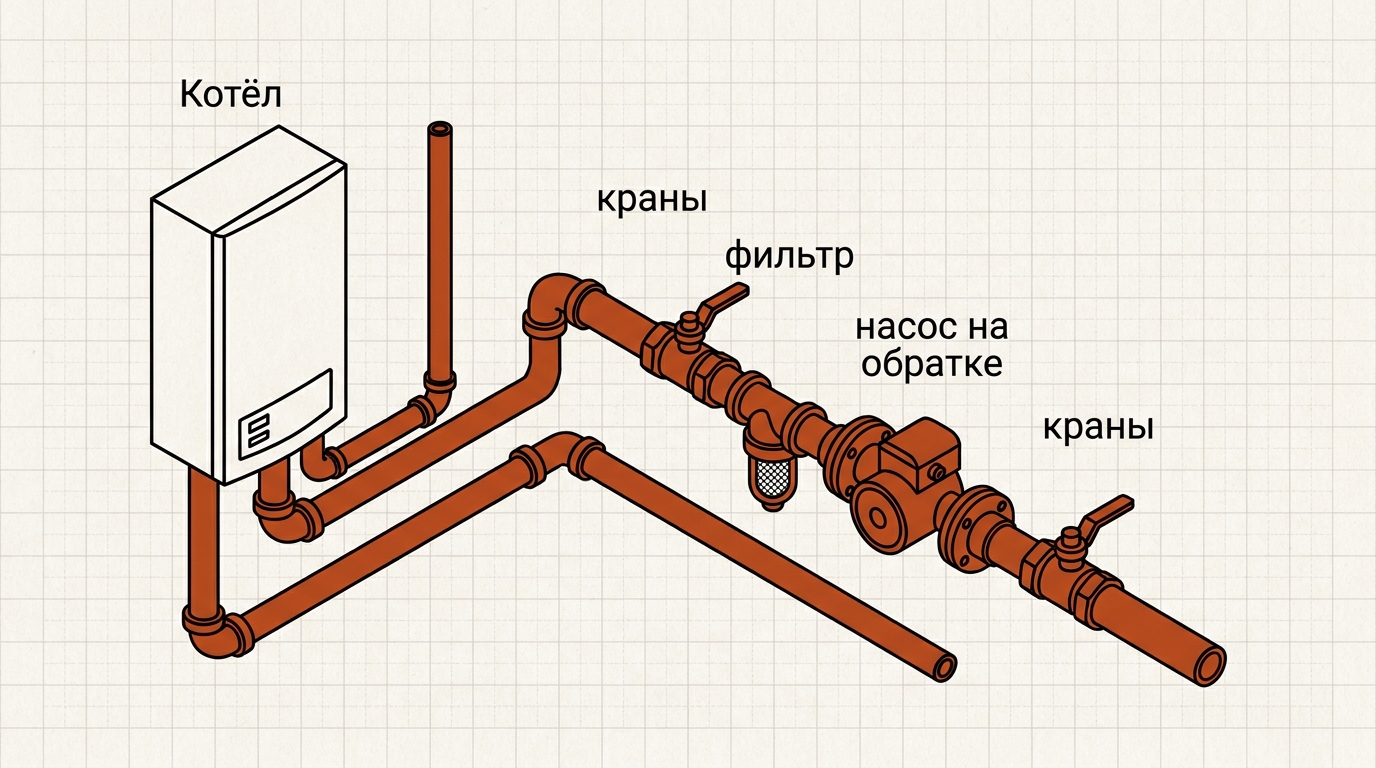

Монтаж циркуляционного насоса: на обратке перед котлом, фильтр перед насосом, отсечные краны, вал горизонтально
▸Насос ставят на обратке перед котлом: перед ним — грязевик/фильтр, по бокам — отсечные краны для замены, вал строго горизонтально, стрелка корпуса по ходу потока.ДомИнженер

Три правила монтажа, которые экономят нервы: вал — строго горизонтально (иначе мокрый ротор не охлаждается и гудит), стрелка на корпусе — по ходу потока, и перед насосом — грязевик и отсечные краны, чтобы менять его, не сливая систему.

Тип и экономичность

Для дома — мокрый ротор: он тихий, охлаждается самим теплоносителем и не требует обслуживания. Простые модели имеют три скорости (переключаются вручную), а насосы с частотным управлением (класс A) сами держат нужный расход: подстраивают обороты под то, сколько радиаторов сейчас открыто термоголовками. Это тише и экономнее — при круглосуточной работе весь сезон разница в счёте за электричество заметная, поэтому переплата за класс A окупается. Если насос уже встроен в настенный котёл, отдельный обычно не нужен — он рассчитан на типовой контур дома.

Признаки неверного подбора

Систему легко «прочитать» по симптомам. Гудит, шумит вода, бьёт по кранам — напор избыточен, насос гонит поток слишком быстро; помогает понижение скорости или модель с меньшим напором. Дальние или верхние радиаторы холодные, ближние горячие — напора/расхода не хватает или нужна балансировка веток. Воздух, бульканье, насос «срывается» — завоздушивание: стравите воздух и проверьте давление в системе. Правильно подобранный насос работает тихо, а перепад температур подача/обратка держится около 15–20 °C.

Сколько он потребляет

Циркуляционный насос работает почти круглосуточно весь сезон, поэтому его собственное энергопотребление заметно в счёте. Старые нерегулируемые насосы тянут заметно больше, чем современные модели класса A с частотным управлением, — последние снижают обороты, когда термоголовки прикрывают радиаторы, и потребляют в разы меньше. За отопительный сезон эта разница окупает переплату за энергоэффективную модель, плюс такой насос тише. Если котёл настенный, встроенного насоса почти всегда хватает на типовой контур — отдельный нужен только для протяжённых или низкотемпературных систем (длинные петли тёплого пола).

Частые ошибки

  1. Насос с избыточным напором — шум и перерасход.
  2. Недостаточный напор — холодные дальние радиаторы.
  3. Установка валом вертикально (для мокрого ротора).
  4. Насос до расширительного бака в неудачной точке.
  5. Дешёвый нерегулируемый насос на круглосуточную работу.

Запуск и обслуживание

После монтажа насос нужно развоздушить: на корпусе мокрого ротора есть центральный винт — его приоткрывают на запуске, чтобы выпустить воздух из-под крышки, иначе ротор работает «всухую», гудит и не качает. Дальше насос почти не требует внимания, но есть нюанс межсезонья: если летом система простаивает, ротор может «прикипеть». Поэтому раз в пару недель в тёплый сезон насос полезно ненадолго включать, а перед стартом отопительного сезона — проверить, что он свободно запускается и не шумит. Отсечные краны по бокам позволяют снять и заменить насос, не сливая систему.

Главное из статьи

  1. Подбор — по расходу (мощность) и напору (4–6 м для дома).
  2. Маркировка 25/60 = присоединение 25 мм, напор 6 м.
  3. Ставят на обратке, после бака, перед котлом.
  4. Для дома — мокрый ротор, лучше класс A.
  5. Рабочая точка — в середине характеристики.
