В двухэтажном доме отопление должно греть оба этажа равномерно и регулироваться по комнатам — иначе верх «парит», а дальние радиаторы холодные. Это вопрос правильной схемы разводки. Разберём, какую выбрать и как развести по этажам.

Короткий ответ

Для двух этажей — двухтрубная схема: лучевая (коллекторная) или попутная. Разводка — поэтажными коллекторами с балансировкой. Тёплый пол + радиаторы развязывают через гидрострелку/коллектор и смесительные узлы. Обвязка (бак, группа безопасности) — в котельной на обратке.

Какая схема

Базовый выбор для двух этажей — двухтрубная: к приборам идут две магистрали, подача и обратка, и каждому радиатору вода приходит «свежей». Внутри двухтрубной есть три рабочих варианта.

  • Тупиковая (плечевая) — обратка начинается от последнего радиатора плеча, и горячий с остывшим теплоносителем идут навстречу по разным трубам. Просто в монтаже, но на дальних приборах падает напор — плечи приходится балансировать дросселями.
  • Попутная (петля Тихельмана) — сумма длин подачи и обратки для каждого радиатора одинакова, поэтому система само-балансируется и греет все приборы ровно почти без настройки. Платишь лишней трубой по периметру.
  • Лучевая (коллекторная) — от поэтажного коллектора к каждому радиатору своя пара труб. Ровная температура, регулировка каждого с одной точки, трубы прячут в стяжку. Труб больше всего, зато максимум управляемости — и именно её удобно совмещать с тёплым полом.

Однотрубную (ленинградку) на два этажа сегодня делают редко: дальние и верхние радиаторы прогреваются заметно хуже. Подробнее про базовый выбор — однотрубная или двухтрубная система.

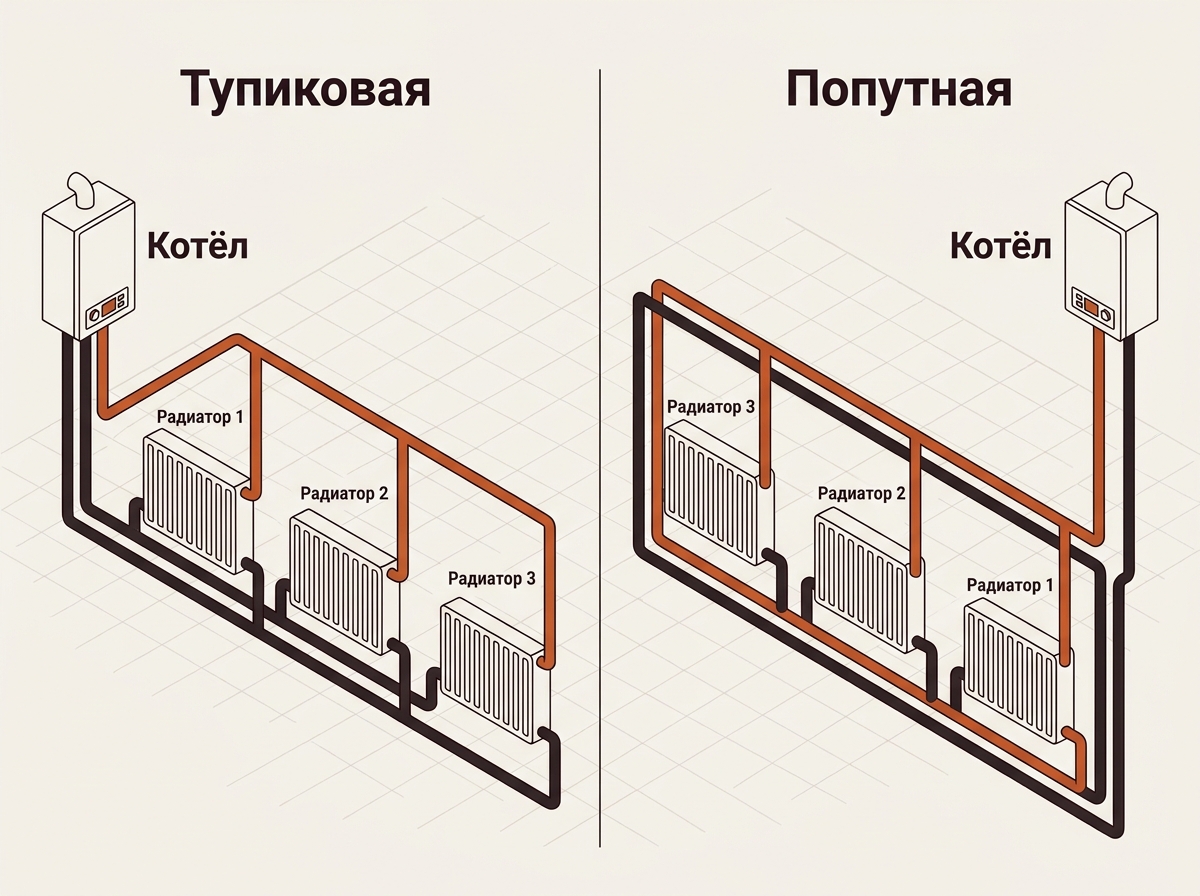

Тупиковая и попутная (петля Тихельмана) двухтрубные схемы отопления
▸Тупиковая: остывшая обратка идёт навстречу подаче, дальние радиаторы слабее. Попутная (Тихельмана): длины подачи и обратки равны для всех — система само-балансируется.ДомИнженер

Разводка по этажам

Обычно ставят поэтажные коллекторы: на каждом этаже своя гребёнка, от неё лучи к радиаторам и контурам тёплого пола. Магистральный стояк подаёт теплоноситель с этажа на этаж, а разводку по комнатам делают уже от коллектора. Так проще балансировать и регулировать каждый этаж и каждую комнату отдельно.

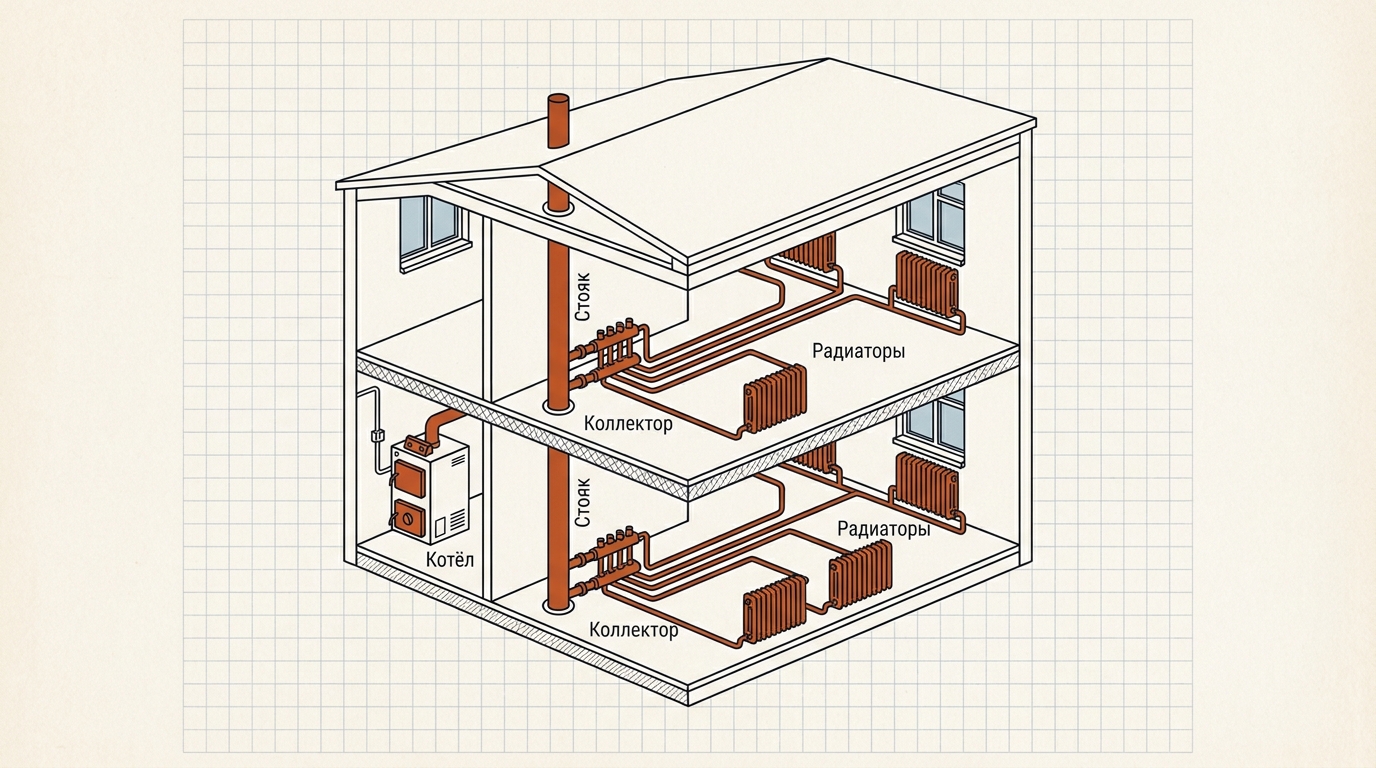

Схема отопления двухэтажного дома: котёл, стояк, поэтажные коллекторы, радиаторы на обоих этажах
▸Котёл в котельной подаёт теплоноситель по стояку на оба этажа; на каждом этаже свой коллектор, от которого лучами идут трубы к радиаторам и тёплому полу.ДомИнженер

Почему второй этаж перегревается

Тёплый воздух поднимается, поэтому наверху почти всегда теплее, чем внизу — при одинаковой подаче второй этаж «парит», а на первом прохладно. Лечится это не схемой труб, а раздельной регулировкой: термоголовки на радиаторах верха и поэтажные коллекторы позволяют убавить подачу наверху и добавить внизу. Поэтому для двух этажей так ценят лучевую разводку — каждый прибор регулируется независимо.

Балансировка

Балансировка — это выравнивание расхода по веткам, чтобы ближние к котлу радиаторы не забирали весь поток, оставляя дальние холодными. В тупиковой схеме её делают балансировочными клапанами (дросселируют ближние плечи). Попутная балансируется сама за счёт равных длин колец. В лучевой расход выставляют расходомерами на коллекторе. Без балансировки даже грамотно собранная двухэтажная система греет вкривь.

Тёплый пол на обоих этажах

Сделать тёплый пол и на первом, и на втором этаже реально — но каждому этажу нужен свой смесительный узел и коллектор. Полу везде требуется низкая температура (35–45 °C), а длины петель и теплопотери у этажей разные, поэтому общий узел на оба этажа не даст ровно подмешать. Практичная схема: на первом этаже пол как основное отопление, на втором — пол в санузлах плюс радиаторы под окнами для быстрого прогрева спален. Котёл при этом держит высокую температуру для радиаторов, а узлы понижают её отдельно для каждого этажного контура пола.

Насосы, тёплый пол, обвязка

Когда контуров много и они разные по характеру (радиаторы высокого графика + протяжённый тёплый пол), потоки развязывают гидрострелкой (гидравлическим разделителем). Она снимает взаимное влияние насосов: котловой контур качает через себя, а контуры этажей и пола берут от неё каждый свой расход своим насосом. Без такой развязки мощный насос пола «перетягивает» поток, и радиаторы недополучают тепло.

Если на этажах и тёплый пол, и радиаторы, их разводят через коллектор и смесительные узлы: полу нужно 35–45 °C, радиаторам 60–80 °C, и узел понижает температуру только для пола. Расширительный бак, группа безопасности и грязевик ставят в котельной на обратке, в зоне стабильного давления (см. обвязка котла). Объём расширительного бака берут примерно 10–12 % от объёма системы, а саму мощность котла считают по теплопотерям обоих этажей сразу (калькулятор мощности) — иначе в мороз верх или низ будет недотапливаться.

Частые ошибки

  1. Однотрубная на два этажа — холодный верх/дальние радиаторы.
  2. Нет балансировки — перекос по веткам.
  3. Тёплый пол и радиаторы на одном контуре без смесительного узла.
  4. Котёл без запаса на оба этажа.
  5. Расширительный бак не на обратке/мал.

Что запомнить

  1. Двухэтажный дом — двухтрубная схема (лучевая или попутная).
  2. Разводка поэтажными коллекторами с балансировкой.
  3. Тёплый пол + радиаторы — через гидрострелку и смесительные узлы.
  4. Обвязка (бак, группа безопасности) — в котельной на обратке.
  5. Мощность котла — по теплопотерям обоих этажей.

Дальше: однотрубная или двухтрубная система и обвязка котла. Все материалы — в разделе Отопление.
