Водяной тёплый пол — это контуры трубы в стяжке, по которым идёт тёплая (не горячая!) вода. Сделать его своими руками реально: основная сложность не в монтаже, а в правильном расчёте длины контуров и шага укладки. Ошибётесь с длиной — насос не продавит петлю; перегреете подачу — потрескается стяжка. Ниже расчёт с калькулятором и пошаговый монтаж.

Короткий ответ

Труба 16 мм, шаг 15 см (≈6,7 м/м²), один контур — не длиннее ~90 м. Подача 35–45 °C через смесительный узел, пол не горячее ~26 °C. Перед стяжкой — опрессовка под давлением. Большие площади бьём на несколько равных контуров через коллектор.

Что понадобится

  • Труба 16 мм — сшитый полиэтилен PEX или металлопластик.
  • Коллектор с расходомерами и кранами (по числу контуров).
  • Насосно-смесительный узел — понижает температуру с котловой до 35–45 °C.
  • Утеплитель (ЭППС от 50–100 мм) с фольгой или мат с бобышками.
  • Демпферная лента по периметру, армосетка, крепёж/клипсы.

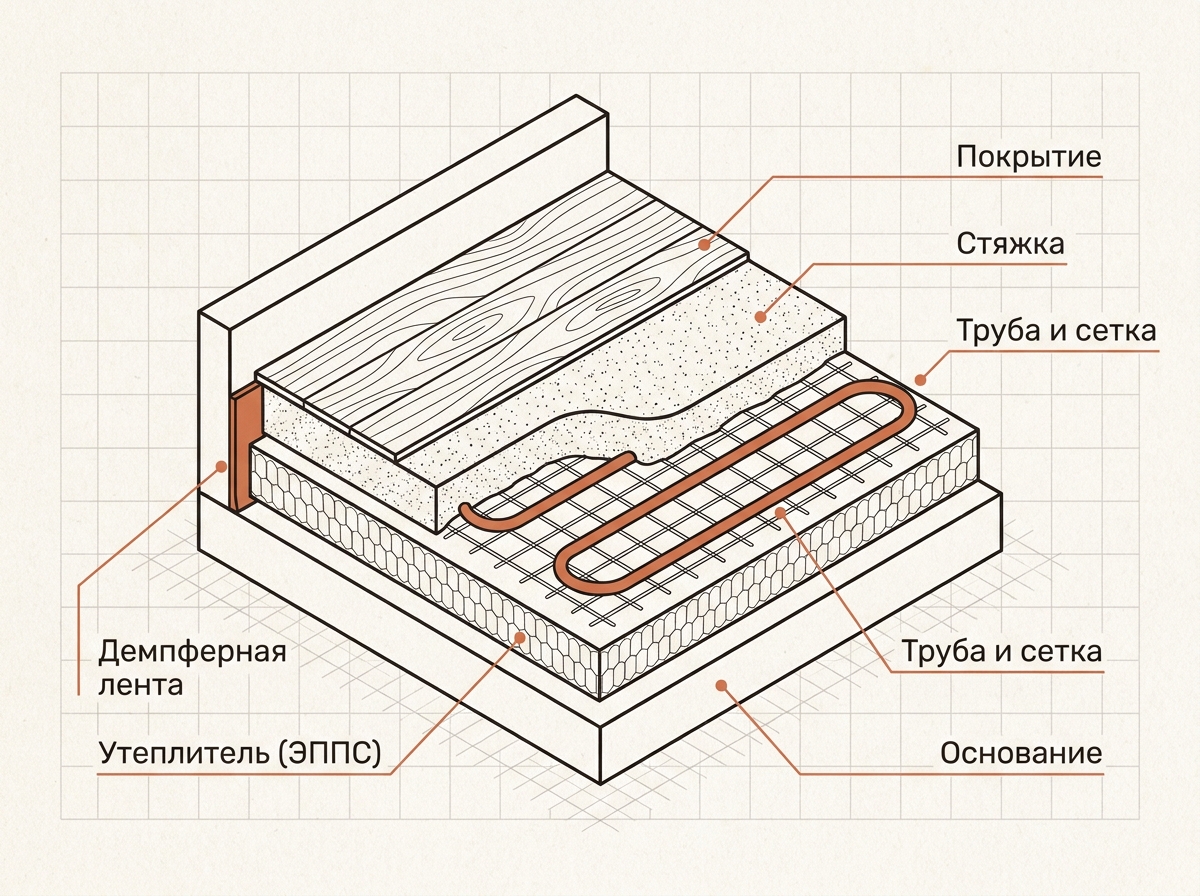

Пирог водяного тёплого пола в разрезе: основание, утеплитель, труба с сеткой, стяжка, покрытие
▸«Пирог» пола снизу вверх: основание, утеплитель (ЭППС), труба на сетке, стяжка, покрытие; по периметру — демпферная лента.ДомИнженер

Расчёт трубы и контуров

Длина трубы в поле = площадь / шаг × 1,1 (запас на повороты), плюс подводка от коллектора. Главное ограничение — длина одного контура для трубы 16 мм не больше ~90 м:

Калькулятор · отопление

Тёплый пол: труба и контуры

расчёт
Труба всего
157 м
Контуров
2
На контур
78 м

L поля = площадь / шаг × 1,1 (запас 10 % на повороты) + подводка от коллектора. Один контур трубы 16 мм — не длиннее ~90 м, иначе насос не продавит; большие площади бьют на несколько примерно равных контуров.

Если получается длиннее — добавляйте контуры и делайте их примерно равными по длине, иначе расходы по петлям будет сложно сбалансировать на коллекторе.

Пошаговый монтаж

  1. Основание. Очистить, выровнять, при необходимости — гидроизоляция.
  2. Утеплитель + демпфер. Уложить ЭППС, по периметру стен — демпферную ленту (компенсирует расширение стяжки).
  3. Раскладка трубы. По расчётному шагу, схемой «улитка» (равномернее) или «змейка». Шаг у наружных стен сгущают.
  4. Подключение к коллектору. Концы каждого контура — на подачу и обратку, без скрытых стыков в стяжке.
  5. Опрессовка. Заполнить, поднять давление 4–6 бар, выдержать — убедиться, что нигде не травит.
  6. Стяжка. Заливать под давлением в контуре; толщина над трубой обычно 3–5 см.
  7. Запуск. Прогревать постепенно, начиная с низкой температуры, после набора прочности стяжки.

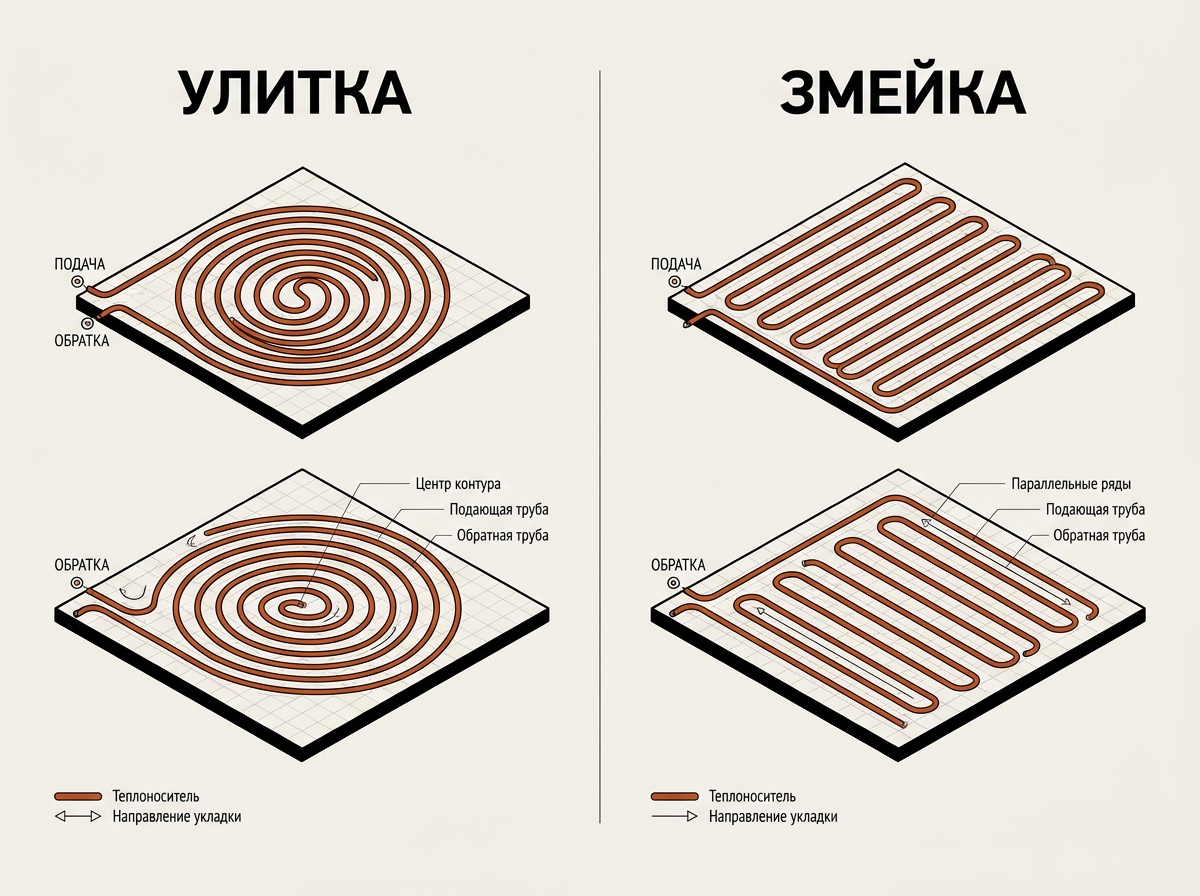

Схемы укладки трубы тёплого пола: улитка и змейка
▸«Улитка» греет ровнее (подача и обратка идут рядом), «змейка» проще в раскладке, но один край теплее другого.ДомИнженер

Температура и управление

Подавать в пол котловые 70 °C нельзя — стяжка перегреется и потрескается, а ходить будет некомфортно. Поэтому ставят насосно-смесительный узел: он подмешивает обратку и держит подачу 35–45 °C. Поверхность пола в жилых комнатах — не выше ~26 °C по СП 60. Регулируют термоголовками на коллекторе или комнатными термостатами.

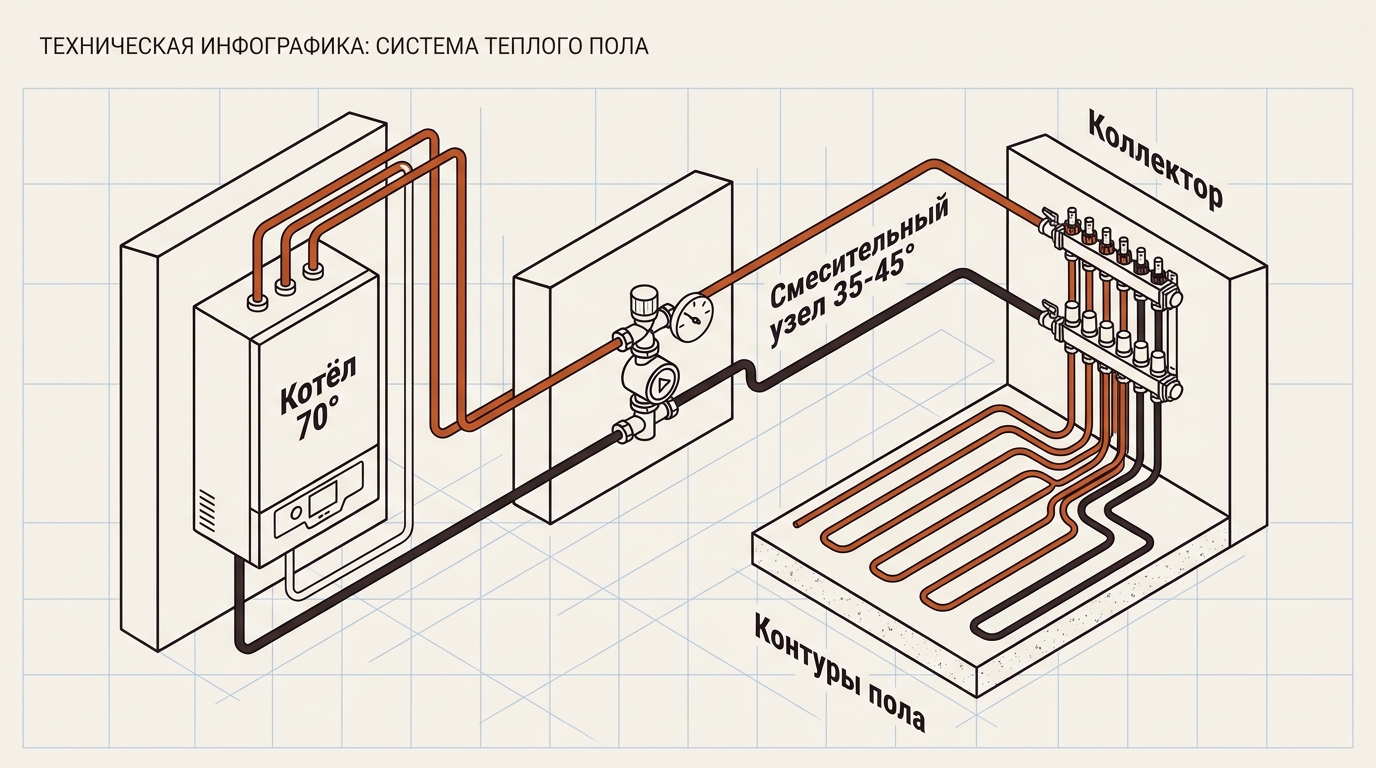

Подключение тёплого пола: котёл, смесительный узел, коллектор, контуры пола
▸Котёл даёт ~70 °C, смесительный узел понижает до 35–45 °C, коллектор раздаёт по контурам. Напрямую к котлу пол не подключают.ДомИнженер

Частые ошибки

  1. Контур длиннее 90 м — петля «не продавливается», дальний край холодный.
  2. Подача напрямую от котла без смесительного узла — треск стяжки.
  3. Стыки трубы внутри стяжки.
  4. Заливка без опрессовки.
  5. Нет утеплителя снизу — греем грунт/перекрытие.

Что запомнить

  1. Труба 16 мм, шаг 15 см, контур не длиннее ~90 м; большие площади — несколько равных контуров.
  2. Длина = площадь / шаг × 1,1 + подводка; считайте в калькуляторе выше.
  3. Подача 35–45 °C через смесительный узел; пол не горячее ~26 °C.
  4. Опрессовка под давлением до и во время стяжки — обязательно.
  5. Утеплитель снизу и демпфер по периметру — без них теряете тепло и рискуете стяжкой.

Тёплый пол часто комбинируют с радиаторами — тогда правильно подобрать мощность котла и тип котла (для пола выгоден конденсационный). Все гайды — в разделе Отопление.
