Обвязка котла — это «обвес», без которого даже хороший котёл работает плохо или опасно: нет группы безопасности — растёт давление, нет грязевика — забивается теплообменник, нет бака — рвёт систему при нагреве. Разберём обязательные элементы и где их ставить.

Без воды

Обязательно: циркуляционный насос, расширительный бак (10–12% объёма системы, на обратке), группа безопасности (клапан + манометр + воздухоотводчик), фильтр-грязевик перед котлом. При нескольких контурах — гидрострелка/коллектор. У настенных котлов часть обвязки уже встроена.

Обязательные элементы

  • Циркуляционный насос — гонит теплоноситель (часто встроен в настенный котёл).
  • Расширительный бак — компенсирует расширение воды при нагреве; на обратке, до насоса.
  • Группа безопасности — предохранительный клапан (сброс давления), манометр, автоматический воздухоотводчик.
  • Фильтр-грязевик — на обратке перед котлом, защищает теплообменник и насос.
  • Запорные краны — чтобы обслуживать узлы без слива системы.

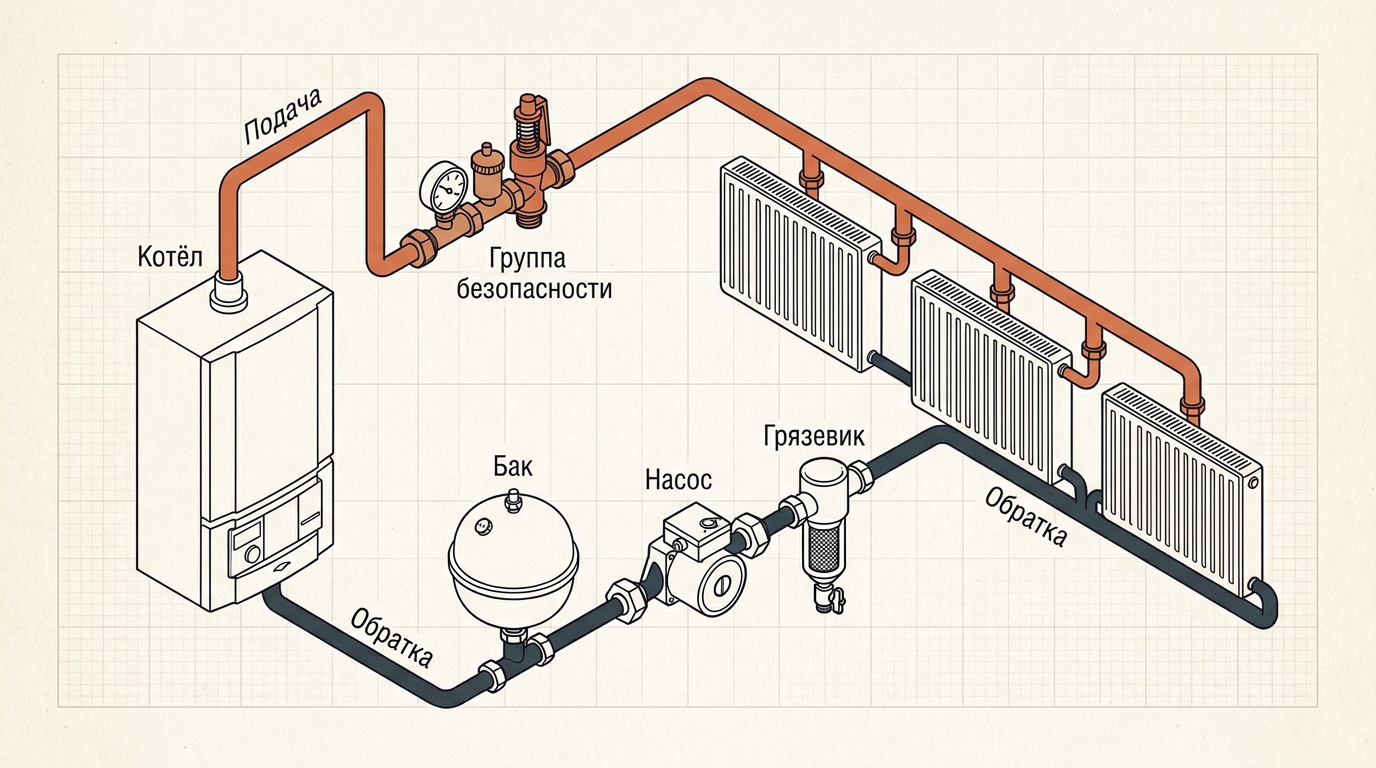

Схема обвязки котла: насос, расширительный бак, группа безопасности, грязевик, подача и обратка
▸Обвязка котла: на подаче после котла — группа безопасности, на обратке перед котлом — фильтр-грязевик, расширительный бак и циркуляционный насос. Подача — горячая, обратка — остывшая.ДомИнженер

Расширительный бак — какой объём

Объём бака — примерно 10–12% объёма теплоносителя; объём системы грубо ≈ 15 л на кВт мощности котла. Посчитайте:

Калькулятор · отопление

Расширительный бак

расчёт
Бак (рекоменд.)
43 л
Минимум
36 л
Объём системы ≈
360 л

Упрощённо: объём теплоносителя ≈ 15 л на 1 кВт мощности котла (радиаторная система), а расширительный бак — 10–12% этого объёма. Точный расчёт учитывает коэффициент расширения теплоносителя и давление; для тёплых полов объём системы больше.

Гидрострелка и коллектор

Если контуров несколько и у них разные расходы (радиаторы + тёплый пол + бойлер косвенного нагрева), их «разводят» гидрострелкой или гидравлическим коллектором: котловой контур работает на свой расход, а потребители — на свой, не мешая друг другу. Для одного простого радиаторного контура это не нужно.

Частые ошибки

  1. Нет группы безопасности — рост давления и риск.
  2. Расширительный бак не на обратке/мал по объёму.
  3. Нет грязевика — забивается теплообменник.
  4. Несколько контуров без гидрострелки — перекос потоков.
  5. Нет запорных кранов — обслуживание со сливом всей системы.

Выводы

  1. Минимум: насос, бак, группа безопасности, грязевик, краны.
  2. Бак — на обратке, 10–12% объёма системы (калькулятор).
  3. Группа безопасности обязательна (у настенных часто встроена).
  4. Несколько контуров — гидрострелка/коллектор.
  5. Грязевик и краны экономят теплообменник и нервы при обслуживании.

Дальше: как выбрать газовый котёл и расчёт мощности котла. Все материалы — в разделе Отопление.
