Дымоход — не «труба от котла», а часть системы безопасности: он отводит продукты горения и зависит от типа камеры сгорания. Турбокотлу нужен коаксиал, котлу с открытой камерой — вертикальный канал с тягой. Ошибка с дымоходом — это тяга, ошибки котла и риск. Разберём выбор.

Самое важное

Закрытая камера (турбо) → коаксиальный дымоход через стену (труба в трубе, подогревает приток). Открытая камера → вертикальный раздельный дымоход с тягой. Диаметр — по паспорту (часто 60/100), сужать нельзя. Через стену — с отступами по нормам. Конденсационному котлу — отвод конденсата.

Зависит от камеры сгорания

  • Закрытая камера (турбо). Котёл забирает воздух с улицы и выбрасывает газы принудительно (вентилятором) — подходит коаксиальный дымоход (внутренняя труба — выхлоп, внешняя — приток). Выводится через стену.
  • Открытая камера. Воздух берётся из помещения, газы уходят за счёт тяги — нужен вертикальный раздельный дымоход и хорошая тяга.

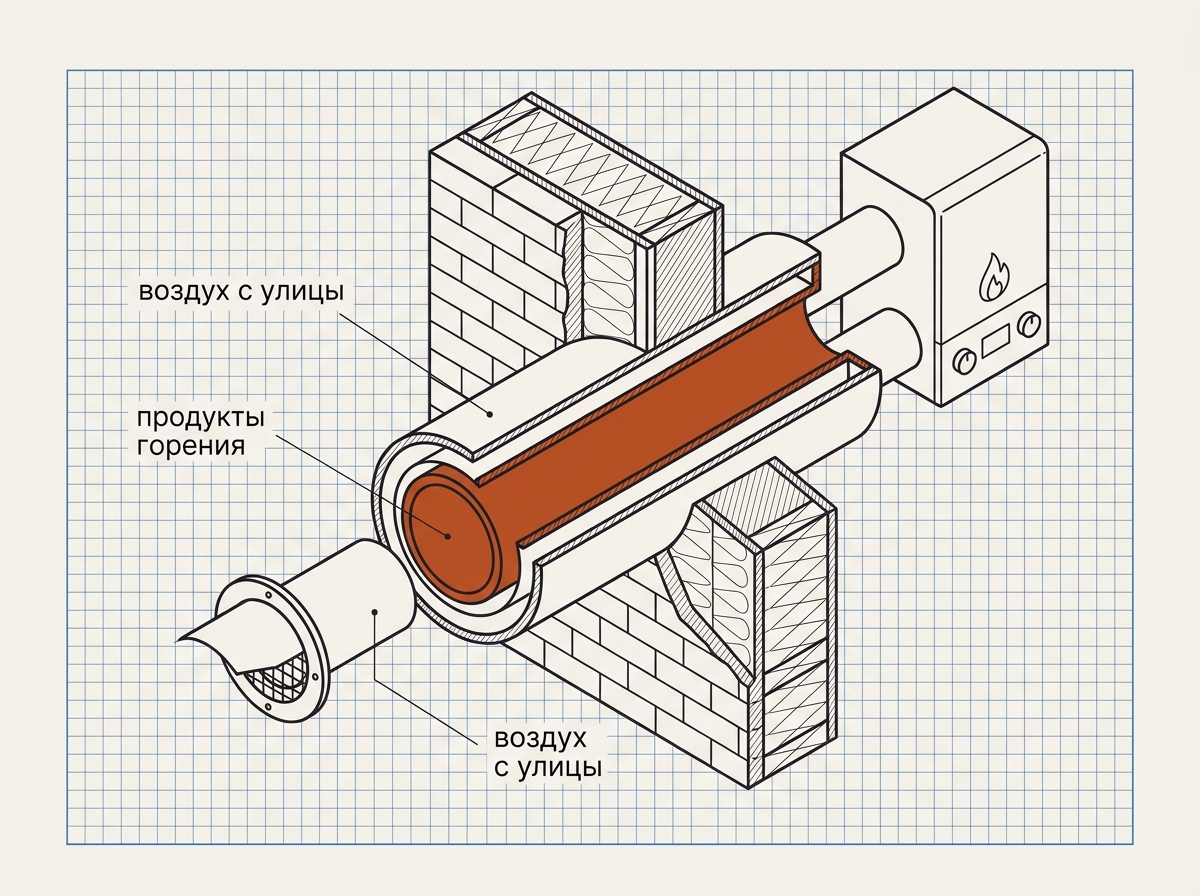

Коаксиальный дымоход в разрезе: внутренняя труба отводит газы, внешняя забирает воздух с улицы
▸Коаксиал — труба в трубе: по внутренней уходят продукты горения, по зазору снаружи заходит воздух с улицы и попутно подогревается уходящими газами.ДомИнженер

Коаксиальный или раздельный

Коаксиал проще и популярнее для современных настенных котлов: не нужен вертикальный канал, монтаж через стену, а приток по пути подогревается уходящими газами. Раздельный (вертикальный) дымоход нужен для открытой камеры или когда через стену вывести нельзя — мешают отступы, фасад или близкие окна.

Диаметр и длина

Диаметр берут строго по паспорту котла: для настенных с закрытой камерой самые ходовые коаксиалы — 60/100 и 80/125 мм (внутренняя/внешняя труба). Сужать или наращивать сверх допустимого нельзя — упадёт тяга, и котёл уйдёт в ошибку. Для двустенных систем обычно ограничивают горизонтальный участок ~3 м, вертикальный — 5–6 м; точные пределы и число колен — в инструкции. Каждое колено добавляет сопротивление и сокращает допустимую длину: производитель в паспорте указывает, сколько «съедает» один поворот (часто колено 90° приравнивают к ~1 м прямого участка). Поэтому трассу ведут максимально короткой и прямой, а лишние изгибы убирают — иначе вентилятор турбокотла не продавит выхлоп, и котёл уйдёт в ошибку.

Отступы при выводе через стену

Чтобы продукты горения не затягивало обратно в дом, коаксиал на фасаде разносят с проёмами:

  • не менее 0,5 м от окон и дверей по горизонтали и вертикали;
  • не менее 2 м от земли;
  • свободное пространство перед трубой — от 1,5 м (без стен, заборов, столбов);
  • при проходе через деревянную стену — негорючая разделка (минвата/асбест).

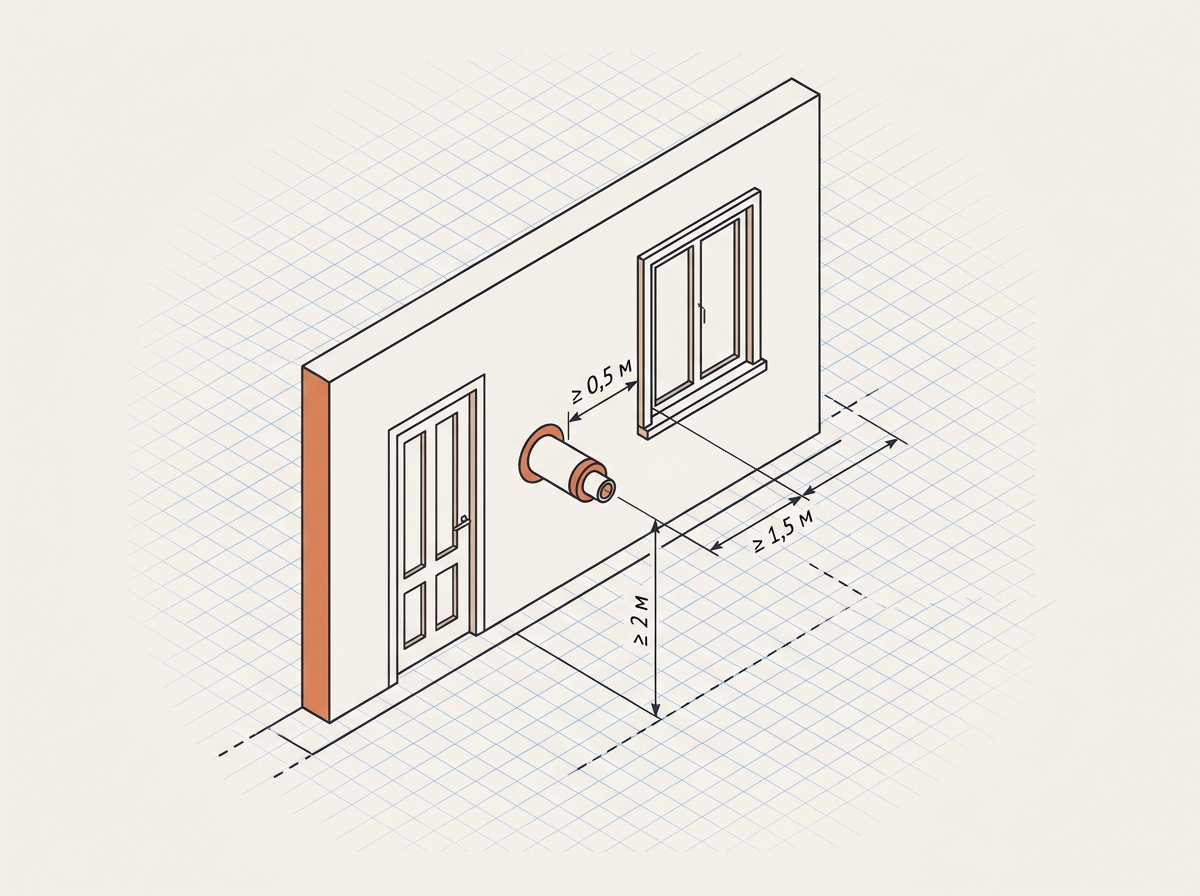

Отступы коаксиального дымохода от окна, двери и земли при выводе через стену
▸Коаксиал на фасаде: не ближе 0,5 м к окнам и дверям, не ниже 2 м от земли, со свободным пространством перед оголовком.ДомИнженер

Уклон и конденсат

Горизонтальный участок ставят с уклоном 2–3°: у обычного котла — наружу, чтобы конденсат стекал на улицу, а у конденсационного — наоборот, в сторону котла, в сборник конденсата. Конденсационному котлу отвод конденсата в канализацию через нейтрализатор обязателен — конденсат кислый (см. как выбрать газовый котёл).

Материалы и сборка

Дымоход котла делают из нержавеющей стали: она держит температуру и не боится кислого конденсата. Коаксиальные комплекты идут готовыми (трубы, колена, проходной узел, оголовок) под конкретный диаметр. Для вертикальных раздельных каналов снаружи или по холодному чердаку берут сэндвич-трубу (утеплённую) — иначе на холодной стенке выпадает много конденсата и падает тяга.

Важный момент сборки — направление стыка труб. Раструбы собирают «по конденсату»: верхняя труба входит в нижнюю, чтобы стекающий конденсат оставался внутри канала, а не сочился по наружной стене на стыках. Внизу вертикального канала ставят сборник конденсата с отводом. При проходе сквозь стену или перекрытие из горючего материала обязательна негорючая разделка (минвата, стальная гильза) — это требование пожарной безопасности, а не «по желанию».

Частые ошибки

  1. Заужение дымохода — падение тяги, ошибка котла.
  2. Коаксиал у окна без отступов — затягивает газы в дом.
  3. Открытая камера без нормальной тяги.
  4. Нет отвода конденсата у конденсационного котла.
  5. Монтаж не по паспорту котла.

Обслуживание и тяга

Дымоход — не «поставил и забыл». У коаксиала раз в сезон проверяют, не обмерзает ли оголовок на улице: ледяная корка перекрывает приток и выхлоп, и котёл встаёт по ошибке тяги. У вертикальных каналов сливают сборник конденсата и осматривают стыки на потёки. Для котла с открытой камерой критична тяга: её проверяют простейшим способом (пламя спички/полоска бумаги у ревизии тянет в канал) и не реже раза в год чистят канал от сажи. Любые сомнения по тяге и герметичности — повод вызвать специалиста, потому что цена ошибки здесь — угарный газ.

Главное из статьи

  1. Закрытая камера — коаксиал через стену; открытая — вертикальный дымоход.
  2. Диаметр строго по паспорту, без сужений.
  3. Через стену — с нормируемыми отступами от проёмов.
  4. Конденсационному котлу — отвод конденсата в канализацию.
  5. Дымоход — часть безопасности, монтаж по инструкции и нормам.

Дальше: как выбрать газовый котёл и неисправности газового котла. Все материалы — в разделе Отопление.
