Установка розеток и выключателей — самая частая электромонтажная работа в доме, и именно в ней допускают опасные ошибки: скрутки в стене, розетки без заземления, кабель не того сечения. Сделать аккуратно и безопасно несложно, если соблюдать схему и работать при обесточенной линии. Разберём высоту, схемы и монтаж.

Самое важное

Розетки — медь 2,5 мм² (16 А), свет — 1,5 мм² (10 А), всегда с заземлением (PE). Высота по удобству: розетки ~30 см, выключатели ~90 см, над столешницей ~110 см. Соединения — клеммами или сваркой, не скруткой. Работать только при выключенном автомате.

Высота и количество

Единого норматива по высоте нет — есть удобный «евростандарт»: розетки ~30 см от пола, выключатели ~90 см (на уровне опущенной руки), над кухонной столешницей ~110–115 см. Розеток закладывайте с запасом: 2–3 блока на комнату, на кухне — отдельная группа под технику. Рядом с раковиной и в ванной — только влагозащищённые (IP44+) и через УЗО.

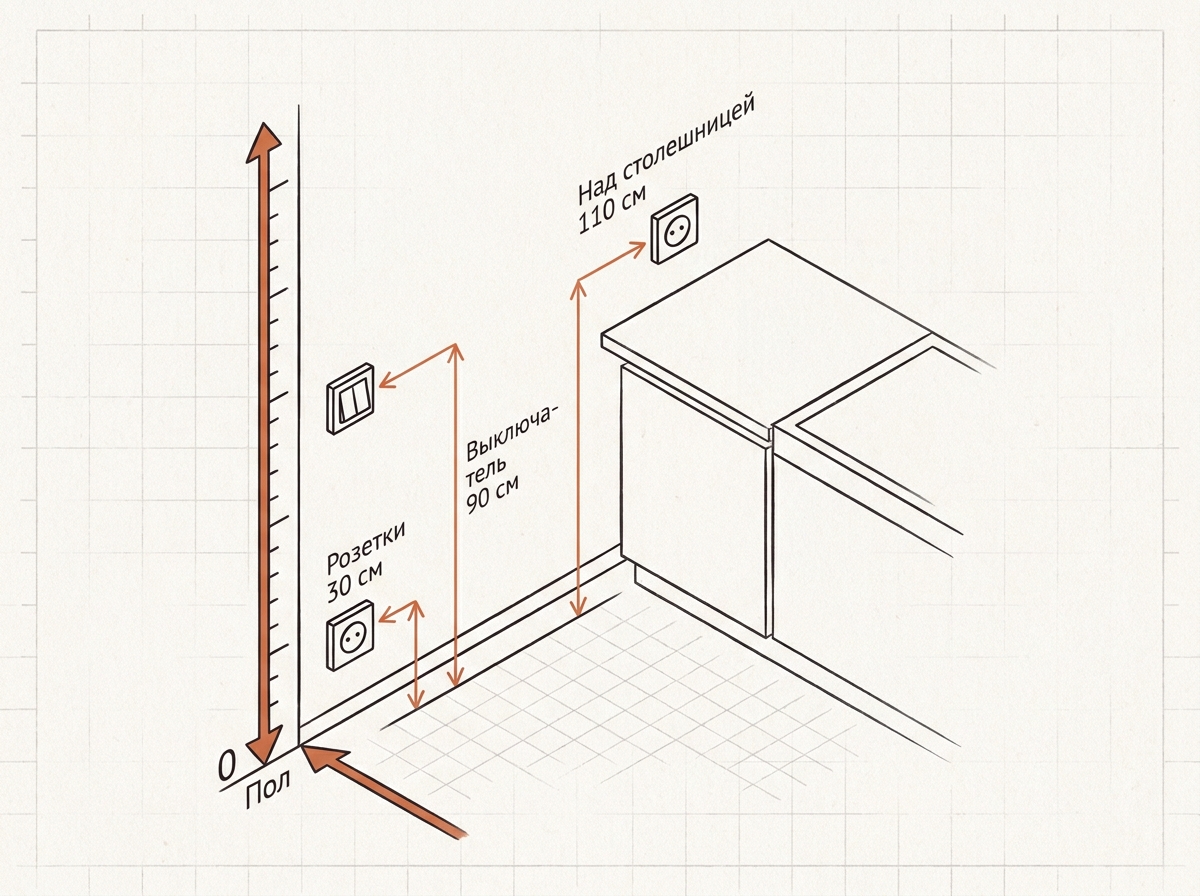

Высота установки розеток и выключателей по евростандарту: розетки 30 см, выключатели 90 см, над столешницей 110 см
▸Удобный «евростандарт»: розетки на высоте около 30 см от пола, выключатели около 90 см, над кухонной столешницей около 110–115 см. Жёсткого норматива нет.ДомИнженер

Какой кабель и автомат

Розеточные группы — медь 2,5 мм² под автомат 16 А; освещение — 1,5 мм² под 10 А. Кабель трёхжильный (фаза, ноль, заземление). Сечение под мощную технику считайте отдельно — см. сечение кабеля по мощности.

Подключение розетки

  1. Обесточить линию, проверить индикатором отсутствие напряжения.
  2. Завести кабель в подрозетник, зачистить жилы.
  3. Подключить: фаза и ноль — на контакты, PE (жёлто-зелёный) — на заземляющий.
  4. Закрепить механизм ровно по уровню, надеть рамку.
  5. Включить автомат, проверить.

При нескольких розетках в блоке их соединяют шлейфом или (надёжнее) через клеммы.

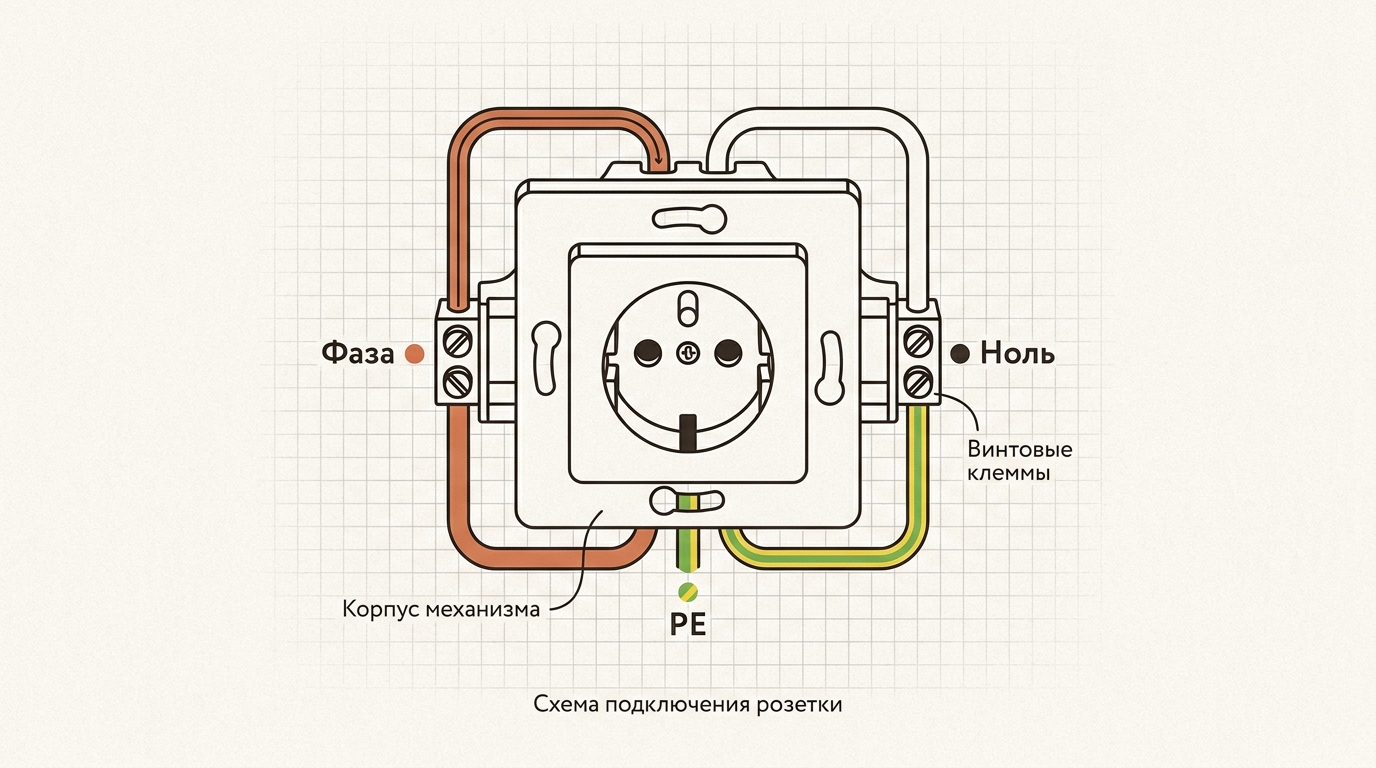

Подключение розетки: фаза и ноль на боковые контакты, жёлто-зелёный PE на центральный заземляющий контакт
▸Фаза и ноль заводят на боковые контакты механизма, жёлто-зелёный защитный проводник PE — на центральный заземляющий контакт. Кабель трёхжильный.ДомИнженер

Схема выключателя

Одноклавишный размыкает фазу (не ноль!) в разрыв на светильник. Проходной (два выключателя на одну лампу с разных мест) собирают на перекидных контактах — управление светом из двух точек, удобно для коридоров и лестниц.

Частые ошибки

  1. Скрутка проводов в стене без клемм/сварки.
  2. Розетки без заземления.
  3. Выключатель в разрыв нуля вместо фазы.
  4. Розетки у воды без влагозащиты и УЗО.
  5. Вся техника кухни на одной розеточной линии.

Главное из статьи

  1. Розетки 2,5 мм² (16 А), свет 1,5 мм² (10 А), всегда с заземлением.
  2. Высота по удобству; у воды — влагозащита и УЗО.
  3. Соединения клеммами или сваркой, не скруткой.
  4. Выключатель рвёт фазу; проходной — управление из двух мест.
  5. Работать только при выключенном автомате, с проверкой индикатором.
