Проходной выключатель управляет одним светом из двух мест — незаменим в коридорах, на лестницах и в спальне. От обычного он отличается схемой: переключает цепь, а не просто размыкает. Разберём принцип и схему подключения.
Если коротко
Проходной выключатель переключает цепь между двумя проводами (перекидной контакт). Два проходных + трёхжильный кабель между ними = управление светом из двух мест. Для трёх и более мест между ними добавляют перекрёстный выключатель. Кабель — медь 1,5 мм² (как освещение).
Как работает
В отличие от обычного выключателя (размыкает фазу), проходной имеет перекидной контакт: общий вывод соединяется то с одним, то с другим проводом. Два проходных, связанных двумя проводами, дают управление из двух точек: переключил любой — свет сменил состояние.

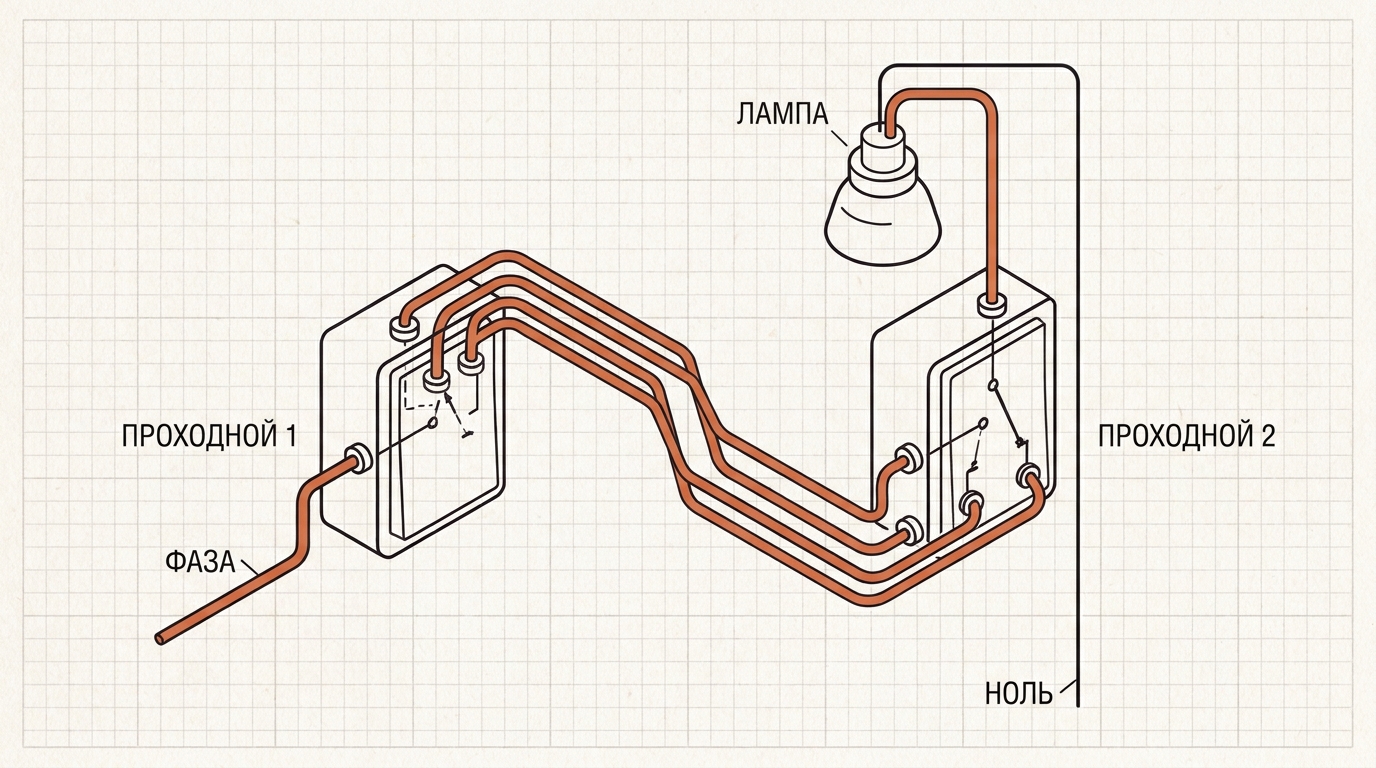

Схема из двух мест
- Фаза приходит на общий контакт первого проходного.
- Два провода («бегунки») идут на второй проходной.
- От общего контакта второго — на светильник.
- Ноль — напрямую на светильник.
Между выключателями нужен трёхжильный кабель (две линии + PE). Сечение — медь 1,5 мм² как для освещения.
Три и более мест
Между двумя проходными ставят перекрёстный (промежуточный) выключатель — он меняет местами две линии. Каждый дополнительный перекрёстный добавляет точку управления (лестница на несколько этажей).
Частые ошибки
- Поставить обычный выключатель вместо проходного.
- Двухжильный кабель между проходными вместо трёхжильного.
- Размыкать ноль вместо фазы на входе.
- Перепутать общий контакт и «бегунки».
- Управление из трёх мест без перекрёстного выключателя.
Итог
- Проходной переключает цепь, а не размыкает.
- Два проходных + трёхжильный кабель = свет из двух мест.
- Для трёх+ мест добавляют перекрёстный выключатель.
- Фаза на общий контакт первого, к свету — от второго.
- Кабель — медь 1,5 мм², как для освещения.
