Электроплита и варочная панель — одни из самых мощных потребителей в доме, поэтому их подключают отдельной линией с правильным сечением и автоматом. Ошибка здесь — это перегретая проводка. Разберём кабель, способ подключения и фазность.
Суть в двух абзацах
Отдельная линия от щитка: медь 4 мм² (32 А) для плиты до 7–8 кВт, 6 мм² для мощных. Подключение — силовая розетка 32 А или прямо в клеммник, всегда с заземлением. Желательно УЗО 30 мА. Однофазно (220 В) или трёхфазно (380 В) — по паспорту. Автомат — под кабель.
Кабель и автомат
Сечение — по мощности плиты: до 7–8 кВт это медь 4 мм² под автомат 32 А, мощнее — 6 мм². Точно посчитайте в калькуляторе сечения кабеля. Автомат подбирают под кабель (см. сборка щитка), а не под плиту.

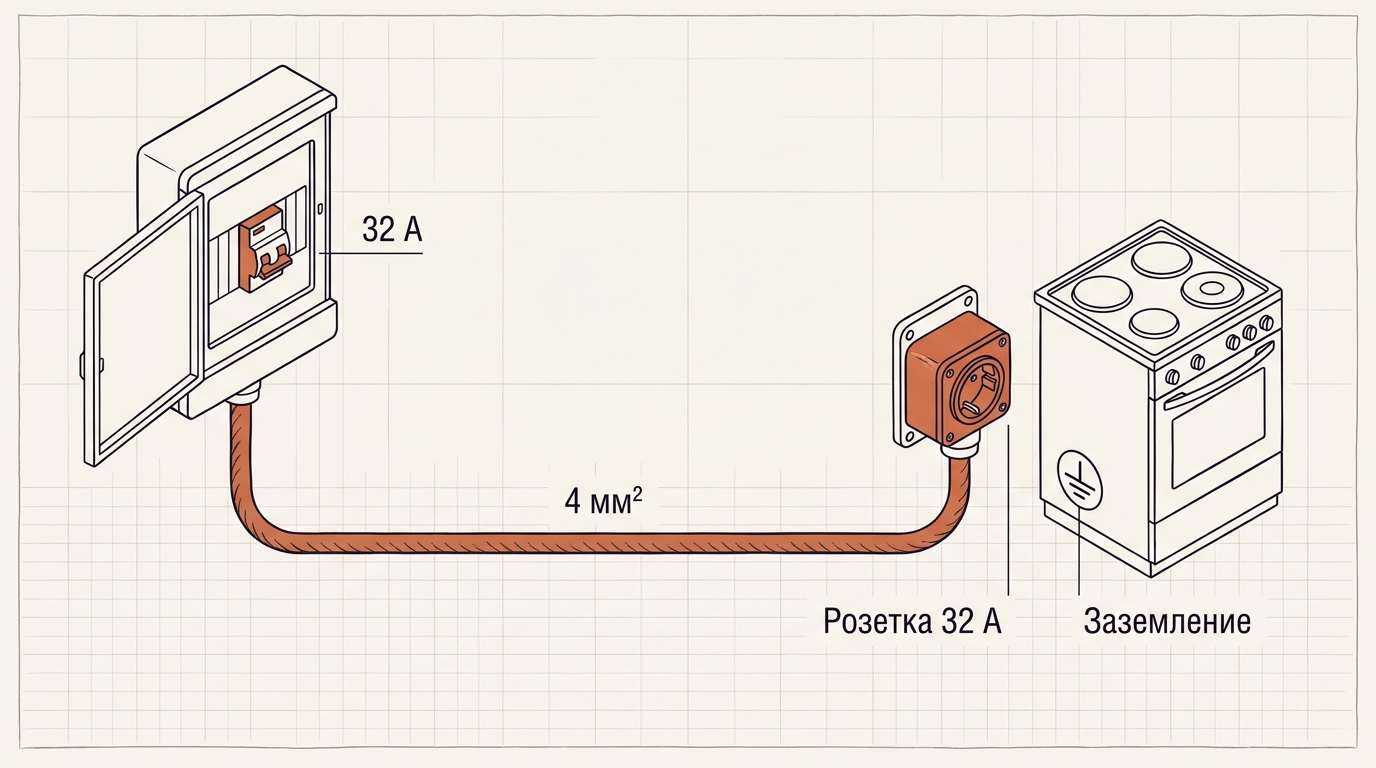

Отдельная линия и подключение
Плите выделяют отдельную линию от щитка — её нельзя вешать на розеточную группу. Подключают через силовую розетку (32 А) или напрямую в клеммную коробку; розетка удобнее для обслуживания. Заземление корпуса — обязательно, желательно УЗО 30 мА.

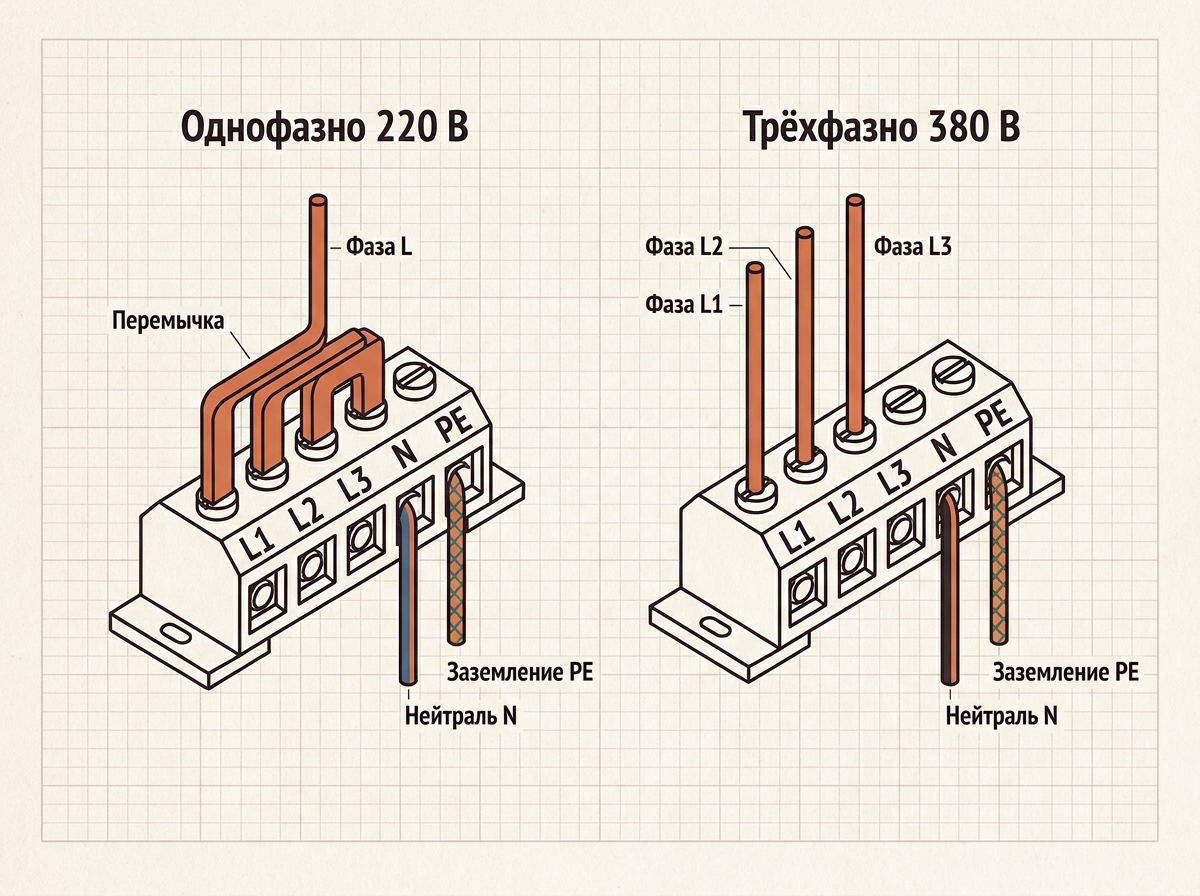

Однофазно или трёхфазно
Большинство плит — однофазно (220 В). Мощные модели допускают трёхфазное (380 В): ток в линии меньше, сечение можно меньше. Схему перемычек на клеммнике плиты берут из паспорта — не «наугад».
Частые ошибки
- Плита на обычной розеточной линии — перегруз.
- Кабель тоньше мощности.
- Автомат мощнее кабеля.
- Нет заземления корпуса.
- Неверная схема перемычек на клеммнике.
Памятка
- Отдельная линия: 4 мм² (32 А) до 7–8 кВт, 6 мм² мощнее.
- Розетка 32 А или прямой клеммник, всегда с заземлением.
- Желательно УЗО 30 мА.
- Однофазно или трёхфазно — по паспорту (перемычки).
- Автомат — под сечение кабеля.
Дальше: сечение кабеля по мощности и сборка электрощитка. Все материалы — в разделе Электрика.
