Электрощиток — «мозг» домашней электрики: сюда приходит ввод и отсюда расходятся защищённые группы. Собрать его своими руками реально, если понимать схему ввод → защита → группы и не путать рабочий ноль с защитным. Любое подключение — при снятом напряжении; ввод подключает энергоснабжающая организация. Разберём схему и сборку.

Суть в двух абзацах

Схема: вводной автомат → счётчик → УЗО/дифавтоматы → групповые автоматы. Шины N и PE — раздельно. Каждой линии — свой автомат под сечение (калькулятор ниже). На розетки и влажные зоны — УЗО 30 мА. Щиток — в сухом доступном месте, с запасом модулей 20–30%.

Схема щитка

Порядок прохождения тока: ввод → вводной автомат → прибор учёта (счётчик) → устройства защитного отключения (УЗО) или дифавтоматы → групповые автоматы → линии. Отдельно — шина рабочего нуля (N) и шина защитного заземления (PE). Реле напряжения защищает технику от скачков.

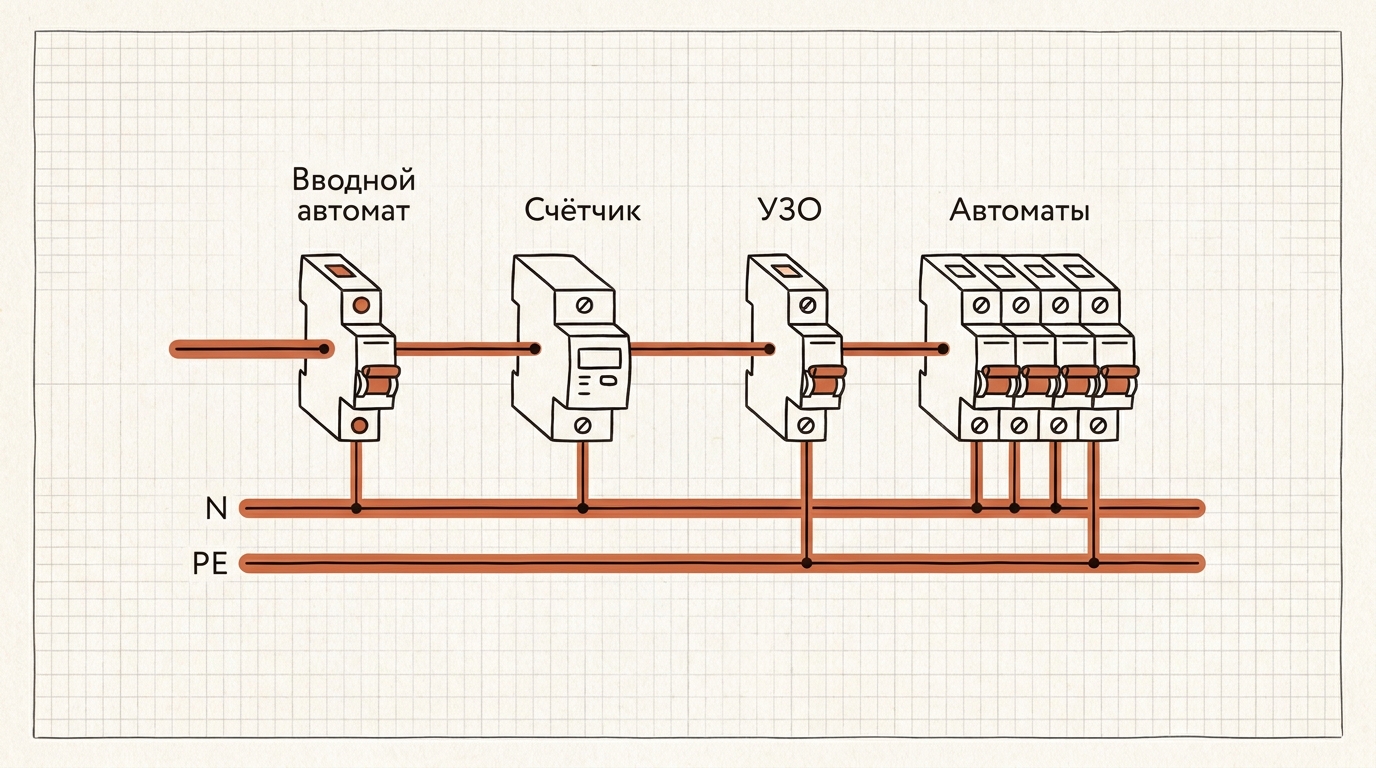

Схема электрощитка: ввод, вводной автомат, счётчик, УЗО и дифавтоматы, групповые автоматы, шины N и PE
▸Цепочка щитка: вводной автомат, счётчик, УЗО или дифавтоматы, групповые автоматы на линии. Шина рабочего нуля N и шина защитного PE — раздельные.ДомИнженер

Какой автомат на группу

Номинал группового автомата подбирают под сечение кабеля линии (автомат защищает провод):

Калькулятор · ПУЭ

Автомат под сечение кабеля

расчёт
Допустимый ток жилы
27 А
Макс. автомат
25 А

Автомат защищает кабель, а не нагрузку: его номинал берут так, чтобы он сработал раньше, чем перегреется жила — то есть **не выше** допустимого тока кабеля по ПУЭ. Поставить автомат мощнее кабеля — частая причина пожаров.

Разбивка по группам и сечения — в гайде электропроводка в частном доме.

УЗО или дифавтомат

Дифавтомат = автомат + УЗО в одном корпусе: компактно, но при срабатывании не всегда ясно, перегруз это или утечка. Отдельные УЗО + автоматы занимают больше места, зато дешевле и нагляднее в диагностике. На розеточные группы и влажные зоны — УЗО с током утечки 30 мА; противопожарное УЗО на ввод — 100–300 мА.

Порядок сборки

  1. Разметка модулей по схеме, расчёт числа мест.
  2. Монтаж DIN-рейки, установка аппаратов слева направо: ввод → УЗО → автоматы.

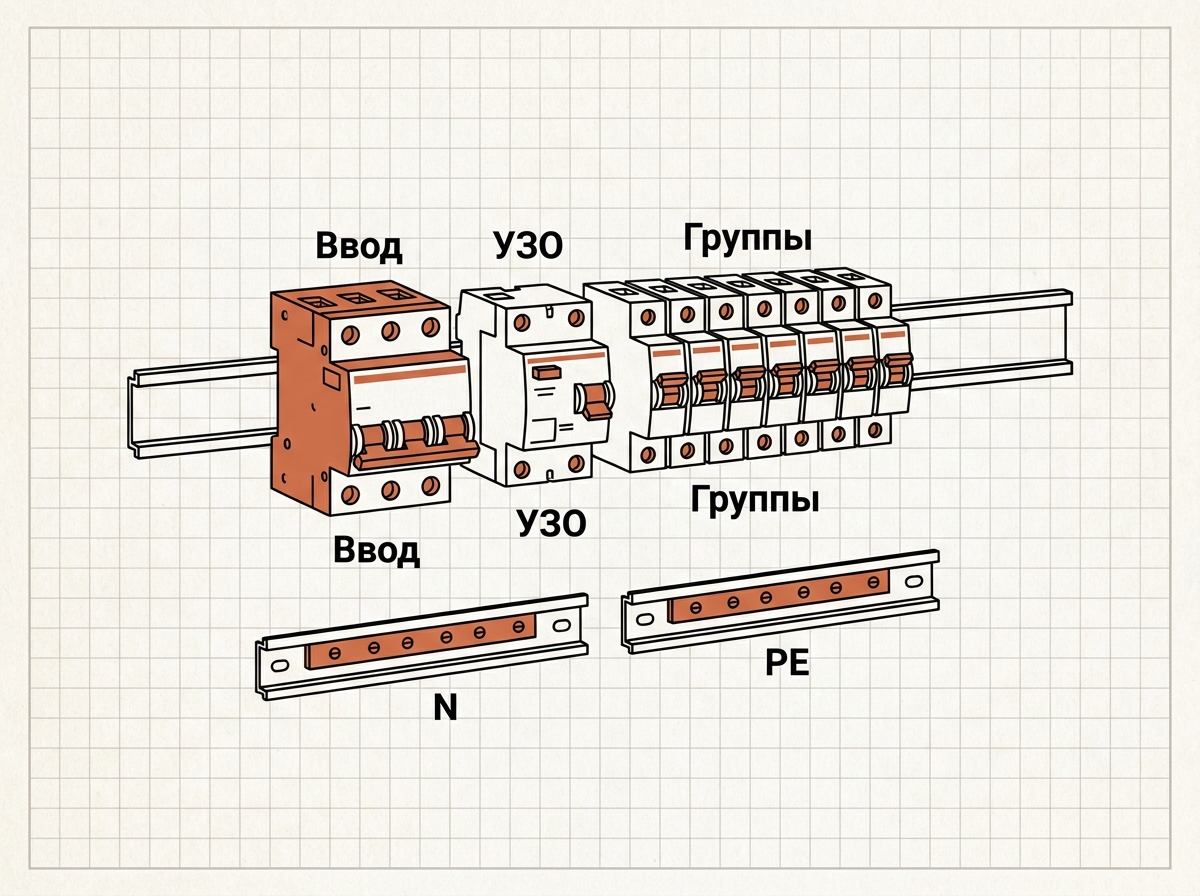

Раскладка модулей на DIN-рейках в щитке: слева вводной автомат, далее УЗО, справа групповые автоматы, внизу шины N и PE
▸Раскладка по DIN-рейкам слева направо: вводной автомат, УЗО или дифавтоматы, затем групповые автоматы. Внизу — раздельные шины нуля N и заземления PE.ДомИнженер
  1. Шины N и PE, разводка гребёнкой по автоматам.
  2. Подключение групп, маркировка каждой линии.
  3. Проверка: затяжка контактов, прозвонка, замер; ввод — энергоснабжающая организация.

Частые ошибки

  1. Объединять рабочий N и защитный PE на одной шине.
  2. Автомат мощнее кабеля.
  3. Нет УЗО на влажные зоны.
  4. Щиток без запаса модулей.
  5. Слабая затяжка контактов — нагрев и подгорание.

Памятка

  1. Схема: ввод → автомат → счётчик → УЗО/диф → группы; N и PE раздельно.
  2. Групповой автомат — под сечение кабеля (калькулятор).
  3. УЗО 30 мА на розетки и влажные зоны; противопожарное на ввод.
  4. Щиток в сухом доступном месте, запас модулей 20–30%.
  5. Контакты затягивать, ввод — через энергоснабжающую организацию.

Дальше: электропроводка в частном доме. Все материалы — в разделе Электрика.
