Скачки напряжения — частая беда загородных и сельских сетей: то просадка до 180 В, то бросок до 250+. От этого страдает электроника, автоматика котла, холодильник. Защита — реле напряжения (отключает) или стабилизатор (выравнивает). Разберём, что когда нужно, какой тип и мощность.
Главное за минуту
Сеть скачет → стабилизатор (выравнивает до ~220 В); защита от аварийных бросков — реле напряжения (отключает). Мощность — по технике + 20–30%. Тип: инверторный для котла/электроники (точно, чистая синусоида), релейный — бюджетно. Часто выгоднее защитить котёл и электронику отдельно, а не весь дом.
Чем опасны скачки напряжения
Норма в розетке — 230 В (по ГОСТ 32144 допускается отклонение ±10%, то есть примерно 207–253 В). В загородных и сельских сетях напряжение часто выходит за эти пределы: длинная линия и слабый трансформатор дают просадки до 180 В и ниже (особенно вечером, когда у всех включены приборы), а обрыв нуля или сброс нагрузки — броски до 250–300 В. Просадка заставляет двигатели (насос, компрессор холодильника) греться и работать с перегрузкой; бросок выше 250 В выжигает блоки питания электроники и автоматику котла. Отсюда и нужна защита — пассивная (реле) или активная (стабилизатор).

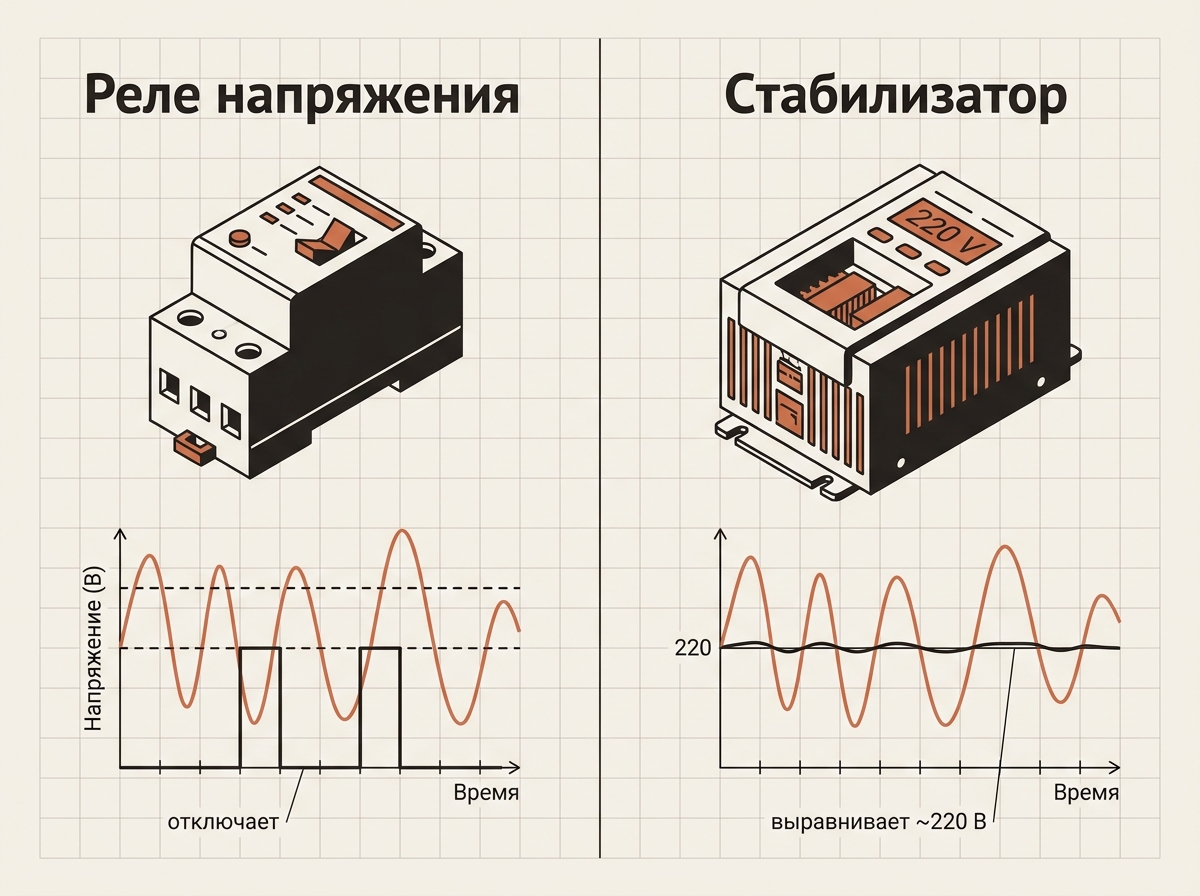

Стабилизатор или реле напряжения
- Реле напряжения — дешёвая пассивная защита: при выходе за заданные пределы (например, ниже 190 или выше 250 В) оно просто отключает нагрузку, а когда напряжение вернётся в норму — включает обратно (часто с задержкой, чтобы не дёргать технику). Само напряжение оно не меняет — только бережёт от аварии.
- Стабилизатор — активное устройство: он выравнивает напряжение до ~220–230 В при просадках и скачках, и техника продолжает работать. Нужен там, где сеть постоянно «гуляет» в широком диапазоне и реле отключало бы дом слишком часто.
Часто ставят оба: реле как аварийный сторож от экстремальных бросков + стабилизатор на чувствительную нагрузку.

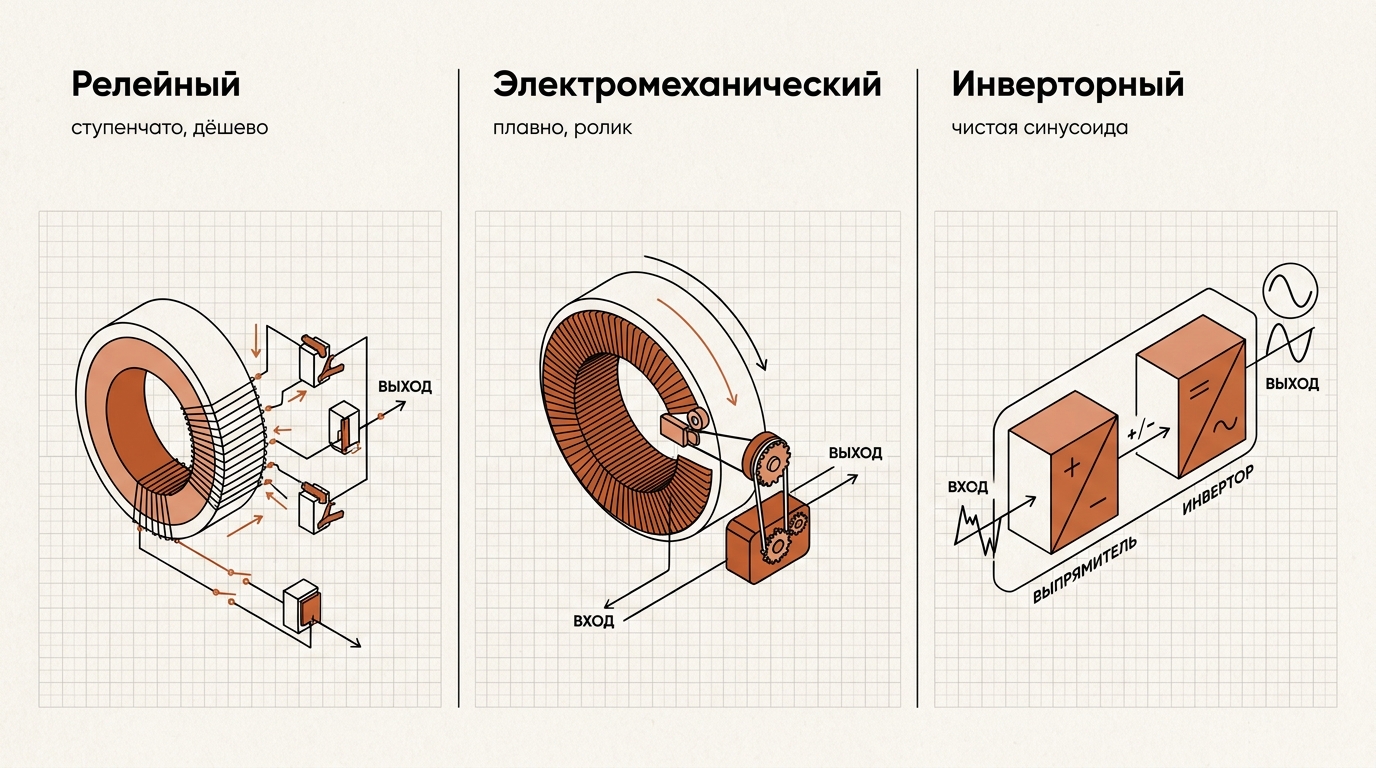

Тип стабилизатора
| Тип | Точность/скорость | Цена |
|---|---|---|
| Релейный | ступенчато, быстро | низкая |
| Электромеханический (сервоприводный) | плавно, медленно | средняя |
| Инверторный (двойного преобразования) | точно, быстро, чистая синусоида | выше |
- Релейный переключает обмотки автотрансформатора ступенями через реле — дёшево и быстро, но напряжение «прыгает» ступеньками и есть щелчки. Бюджетный выбор для нетребовательной нагрузки.
- Электромеханический (сервоприводный) двигает токосъёмный ролик по обмотке — регулирует плавно и точно, но медленнее и имеет движущийся узел, который изнашивается.
- Инверторный (двойного преобразования) сначала превращает входное напряжение в постоянное, а затем формирует на выходе чистую синусоиду 230 В независимо от входа — быстро, точно и без ступеней.
Для газового котла (его автоматика чувствительна к форме напряжения) и электроники предпочтителен инверторный.
Мощность и установка
Мощность считают по суммарной мощности защищаемой техники плюс запас 20–30% на пусковые токи (насосы и компрессоры в момент старта берут в разы больше номинала). Важный нюанс: паспортную мощность стабилизатора часто указывают в вольт-амперах (ВА), а реальная отдаваемая мощность в ваттах при просадке входного напряжения падает — поэтому запас берут не впритык. Ставят стабилизатор в сухом проветриваемом месте (он греется), на стену или пол по модели, обязательно с заземлением. Решение «на весь дом или только на котёл и электронику» — по бюджету и тяжести проблемы: мощный стабилизатор на весь дом дорог, и часто выгоднее защитить отдельно самое чувствительное.
Частые ошибки
- Стабилизатор без запаса по мощности — уходит в защиту.
- Релейный на чувствительный котёл вместо инверторного.
- Путать реле напряжения и стабилизатор.
- Установка без вентиляции — перегрев.
- Игнор заземления.
Коротко по делу
- Сеть скачет — стабилизатор; аварийная защита — реле напряжения.
- Мощность — по технике + 20–30%.
- Инверторный — для котла и электроники.
- Часто выгоднее защитить котёл/электронику отдельно.
- Установка — в вентилируемом месте, с заземлением.
Дальше: сборка электрощитка и ввод и мощность. Все материалы — в разделе Электрика.
