Реле давления — мозг автоматики водоснабжения: оно включает насос при падении давления и выключает при наборе. Большинство проблем («насос дёргается» или «не выключается») решаются правильной настройкой реле и давления воздуха в гидроаккумуляторе. Разберём регулировку.

Главное за минуту

В реле две гайки: большая — давление выключения (~3,0 бар), малая — дифференциал (разница, ~1,0 → включение ~2,0). Воздух в гидроаккумуляторе — на 0,2 ниже включения (~1,8 бар), при пустом баке. Не выключается = слаб насос/утечка/завышен порог. Часто включается = спущен воздух или мал бак.

Что за что отвечает

Под крышкой реле — две пружины с гайками:

  • Большая гайка (P) — давление выключения (верхний порог). Закрутить — выше порог.
  • Малая гайка (ΔP) — дифференциал, разница между выключением и включением. Закрутить — больше разница (включение ниже).

Включение = выключение − дифференциал. При P=3,0 и ΔP=1,0 насос включается на 2,0 бар.

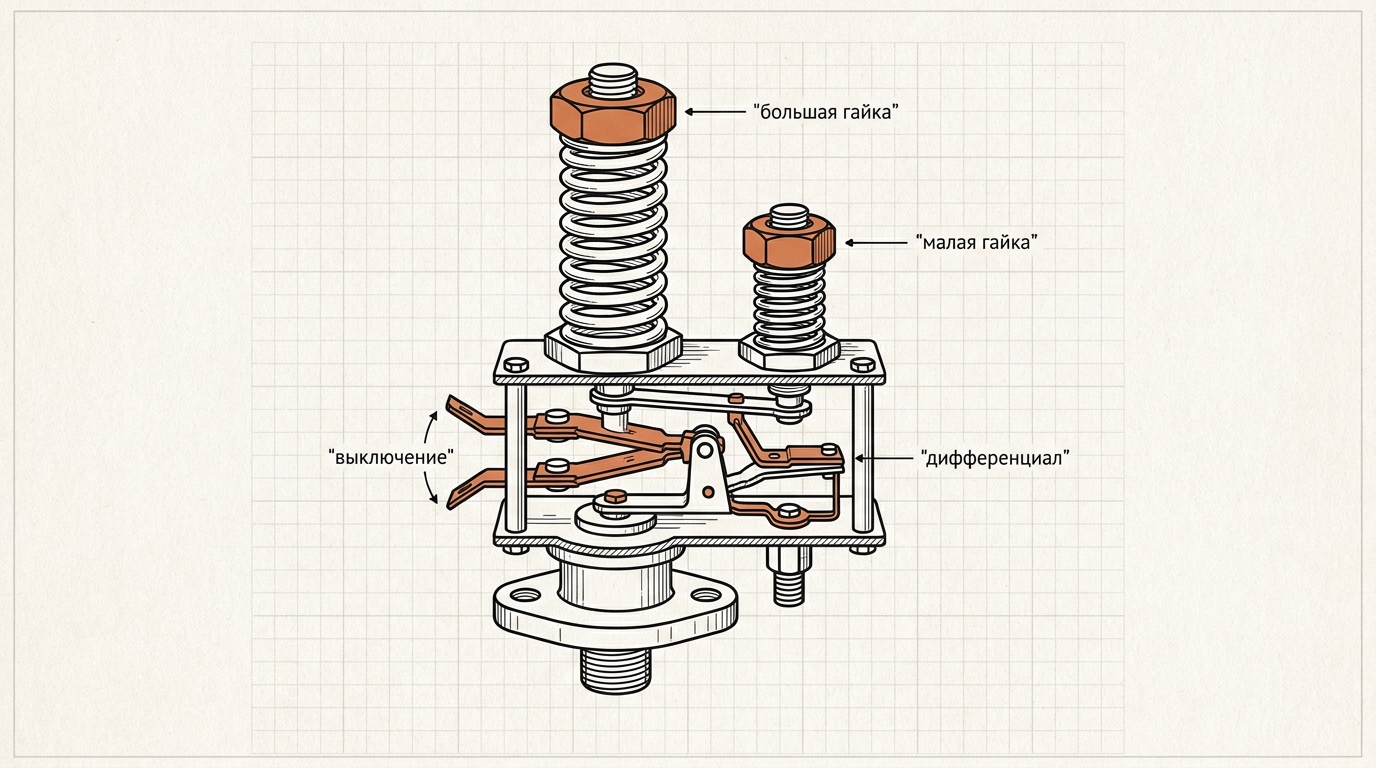

Реле давления внутри: большая пружина с гайкой задаёт давление выключения, малая пружина с гайкой задаёт дифференциал между включением и выключением
▸Большая гайка с большой пружиной задаёт верхний порог — давление выключения; малая гайка с малой пружиной задаёт дифференциал — разницу между включением и выключением.ДомИнженер

Как настроить

  1. Замерьте и при необходимости подкачайте воздух в гидроаккумуляторе (пустой бак) — на ~0,2 бар ниже желаемого включения.
  2. Запустите систему, смотрите на манометр.
  3. Большой гайкой выставьте выключение (~3,0).
  4. Малой — дифференциал (~1,0), чтобы включение было ~2,0.
  5. Крутите понемногу (по 0,2 бар), проверяя пороги. Настройка реле связана с гидроаккумулятором.

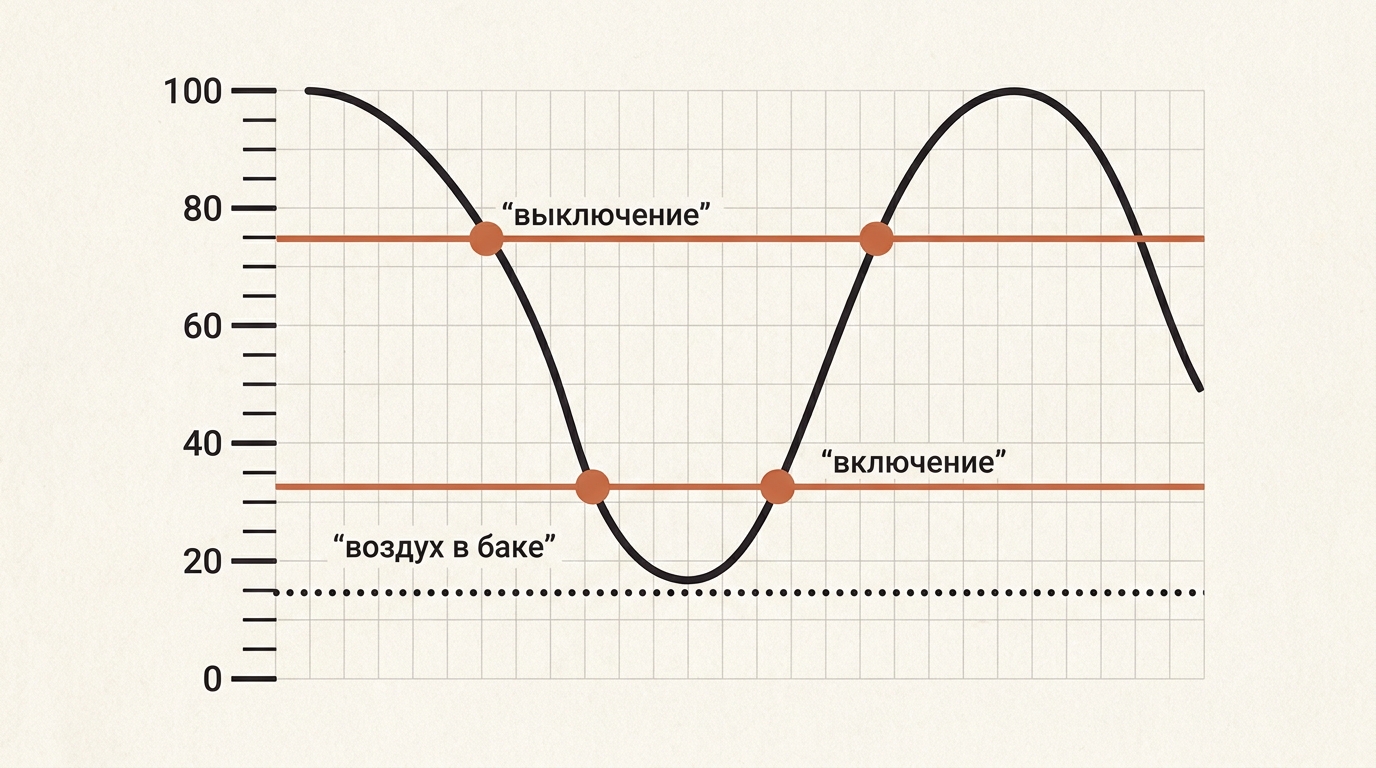

Цикл работы реле давления на шкале давления: насос включается при падении до нижнего порога и выключается при наборе верхнего порога
▸Насос включается, когда давление падает до нижнего порога (~2,0 бар), и выключается при наборе верхнего (~3,0 бар); воздух в гидроаккумуляторе подкачан на ~1,8 бар.ДомИнженер

Если что-то не так

  • Не выключается — слаб насос для порога, утечка, засор реле/трубки, завышен верхний порог.
  • Часто включается — спущен воздух в баке, мал бак, малый дифференциал.

Частые ошибки

  1. Настройка реле без проверки воздуха в баке.
  2. Слишком высокий верхний порог для насоса — не выключается.
  3. Малый дифференциал — частые пуски.
  4. Регулировка «на глаз» без манометра.
  5. Снимать крышку под напряжением.

Коротко по делу

  1. Большая гайка — выключение, малая — дифференциал.
  2. Типично 2,0/3,0 бар; воздух в баке на 0,2 ниже включения.
  3. Сначала воздух в баке, потом пороги по манометру.
  4. Не выключается — насос/утечка/порог; часто включается — воздух/бак.
  5. Крутить по чуть-чуть, крышку снимать обесточенным.

Дальше: гидроаккумулятор и насосная станция. Все материалы — в разделе Водоснабжение.
