Разводка водопровода — это схема (тройниковая или коллекторная), материал труб и запорная арматура. От схемы зависит, будет ли «прыгать» давление, когда на кухне и в душе включат воду одновременно. Сделать своими руками реально на современных трубах. Разберём схемы, материалы и порядок монтажа.

Короткий ответ

Две схемы: тройниковая (дёшево, давление «плавает») и коллекторная (стабильно, трубы больше). Трубы — PPR (паяются), PEX/металлопластик (на фитингах), медь. Магистраль 25 мм, отводы 16–20 мм. На вводе — фильтр грубой очистки и запорный кран; арматура — на каждой ветке.

Тройниковая или коллекторная

  • Тройниковая (последовательная): одна магистраль, от неё тройниками отводы к приборам. Дёшево, меньше труб, но при одновременном разборе давление у дальних точек падает.
  • Коллекторная (лучевая): от коллектора к каждому прибору своя труба. Стабильное давление и возможность отключить любой прибор, но расход труб и места под коллектор больше.

Для небольшого дома часто хватает тройниковой; где важна стабильность (несколько санузлов) — коллекторная.

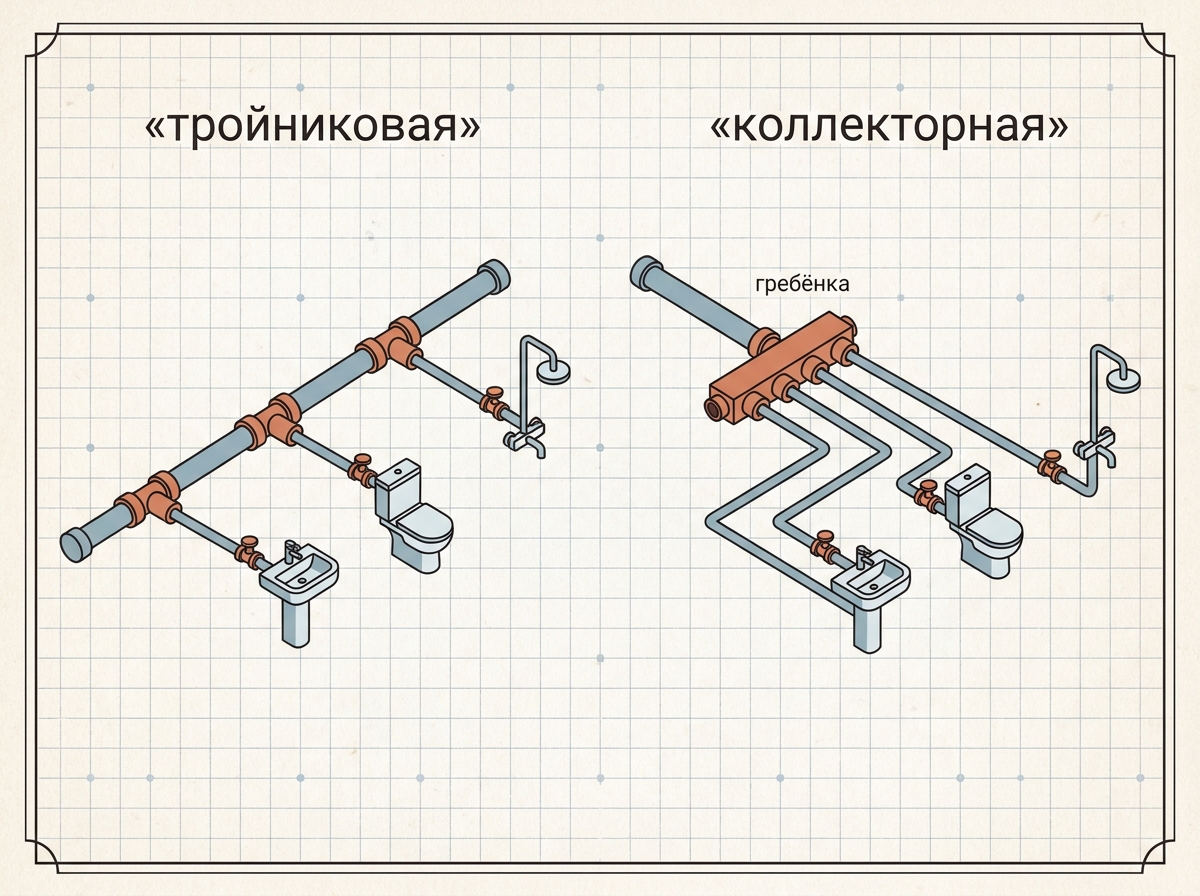

Сравнение тройниковой и коллекторной разводки воды: последовательные тройниковые отводы от одной магистрали против отдельных линий к каждой точке от коллектора-гребёнки
▸Слева — тройниковая: точки подключены последовательно к одной магистрали через тройники. Справа — коллекторная: от гребёнки к каждой точке идёт своя отдельная линия.ДомИнженер

Какие трубы

  • Полипропилен (PPR) — дёшево, соединяется пайкой, но жёсткий и требует фитингов на поворотах.
  • Сшитый полиэтилен (PEX) и металлопластик — гибкие, на пресс- или обжимных фитингах, удобны для скрытого монтажа.
  • Медь — дорогая, максимально долговечная.

Для горячей воды берут трубы, рассчитанные на её температуру (маркировка на трубе).

Диаметры и арматура

Магистраль/стояк — обычно 25 мм, отводы к приборам — 16–20 мм. Запорные краны ставят на вводе, на коллекторе/ветках и перед приборами — чтобы ремонтировать локально. На вводе обязателен фильтр грубой очистки.

Порядок монтажа

  1. Схема — расположение приборов, коллектора, магистралей.
  2. Ввод — кран, фильтр грубой очистки, счётчик (при необходимости), редуктор давления.
  3. Магистрали и отводы по выбранной схеме, с уклоном к точкам слива.
  4. Запорная арматура на ветках и приборах.
  5. Опрессовка — проверка под давлением до отделки.

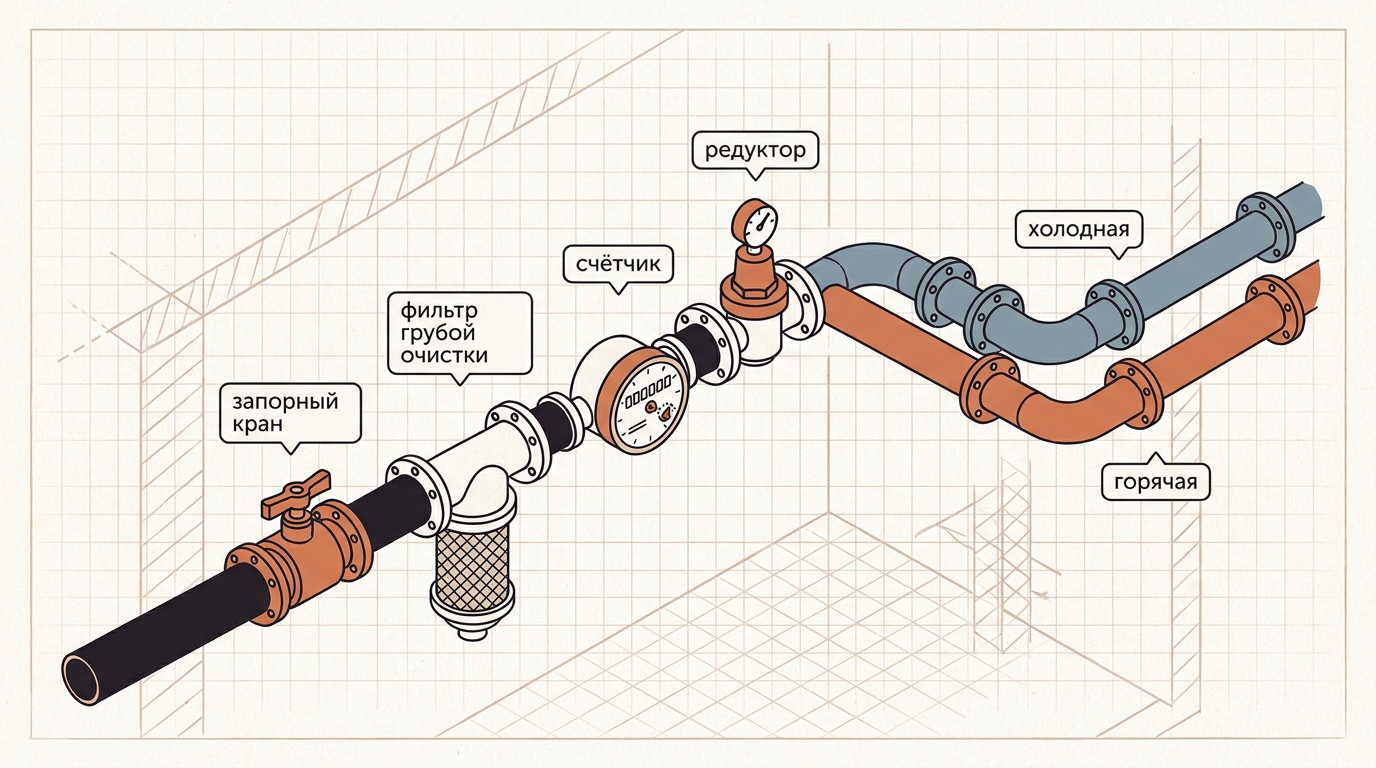

Узел ввода водопровода в дом: запорный кран, фильтр грубой очистки, счётчик, редуктор давления, затем магистраль на холодную и горячую воду
▸Узел ввода по порядку: запорный кран → фильтр грубой очистки → счётчик → редуктор давления, далее магистрали холодной и горячей воды на разводку.ДомИнженер

Частые ошибки

  1. Тонкая магистраль — давление проседает при одновременном разборе.
  2. Нет фильтра грубой очистки.
  3. Трубы для холодной воды на горячую линию.
  4. Скрытый монтаж без опрессовки.
  5. Нет отсечных кранов — ремонт с отключением всего дома.

Что запомнить

  1. Тройниковая — дёшево; коллекторная — стабильное давление.
  2. Трубы: PPR (пайка), PEX/металлопластик (фитинги), медь; для ГВС — термостойкие.
  3. Магистраль 25 мм, отводы 16–20 мм.
  4. Фильтр грубой очистки и запорная арматура — обязательно.
  5. До отделки — опрессовка.

Дальше: насосная станция и гидроаккумулятор. Все материалы — в разделе Водоснабжение.
