Водоснабжение из скважины — это цепочка: насос поднимает воду, гидроаккумулятор с реле держат давление, фильтры чистят, а разводка несёт воду к точкам. Чтобы система работала, а не «дёргалась» и не мёрзла зимой, важны три вещи: правильный насос по напору, автоматика и ввод ниже промерзания. Разберём с калькулятором напора.
Самое важное
Насос подбирают по напору (глубина + подъём + потери + ~20 м свободного) и расходу (~2 м³/ч на дом). Обязательны гидроаккумулятор + реле давления (2,0/3,0 бар). Ввод трубы — ниже глубины промерзания или с утеплением и греющим кабелем.

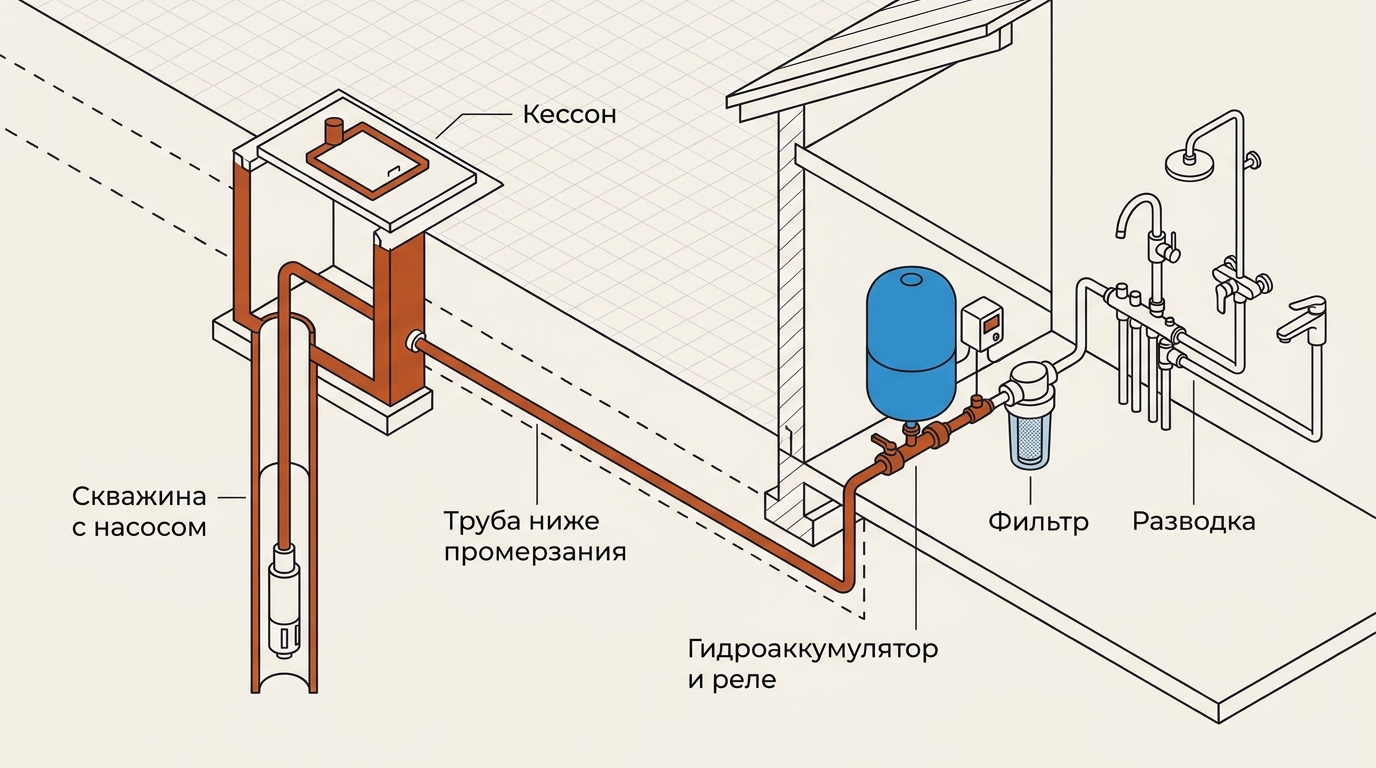

Из чего состоит система
- Скважина с погружным насосом на тросе, к нему идут напорная труба и кабель.
- Оголовок и кессон либо скважинный адаптер — герметичный выход трубы из скважины ниже промерзания.
- Труба к дому в траншее ниже глубины промерзания.
- Гидроаккумулятор + реле давления — сердце автоматики, держат давление в доме.
- Фильтры: грубой очистки на входе, дальше — по анализу воды (обезжелезивание, умягчение).
- Разводка по точкам разбора, обычно через коллектор с кранами.
Это типовая цепочка: каждый узел делает свою работу, и выкинуть нельзя ни один. Насос поднимает воду, кессон защищает выход скважины от мороза и грязи, гидроаккумулятор с реле держат давление, фильтры берегут сантехнику, разводка раздаёт воду по точкам.
Подбор насоса: напор и расход
Главный параметр — напор. Его складывают из геометрии, потерь и свободного напора на излив:
Калькулятор · водоснабжение
Напор насоса для скважины
Напор = глубина до зеркала + подъём в доме + потери трения (≈ горизонталь/10) + свободный напор на излив. Прибавьте 10% запаса и подбирайте насос по графику «напор–расход» так, чтобы рабочая точка была в середине характеристики, а не на краю.
Второй параметр — расход (производительность). Его берут как сумму одновременно работающих точек; для частного дома ориентир ~2 м³/ч. Насос подбирают по графику «напор–расход» так, чтобы рабочая точка была в середине характеристики — тогда насос служит долго и не перегревается.
Гидроаккумулятор и автоматика
Гидроаккумулятор — бак с резиновой мембраной и воздухом. Он держит давление между включениями насоса: открыли кран — вода идёт из бака, давление упало до ~2,0 бар — реле включило насос, поднялось до ~3,0 — выключило. Без гидроаккумулятора насос стартует при каждом касании крана и быстро умирает. Воздух в баке подкачивают примерно на 0,2 бар ниже нижнего порога.
Ввод в дом без промерзания

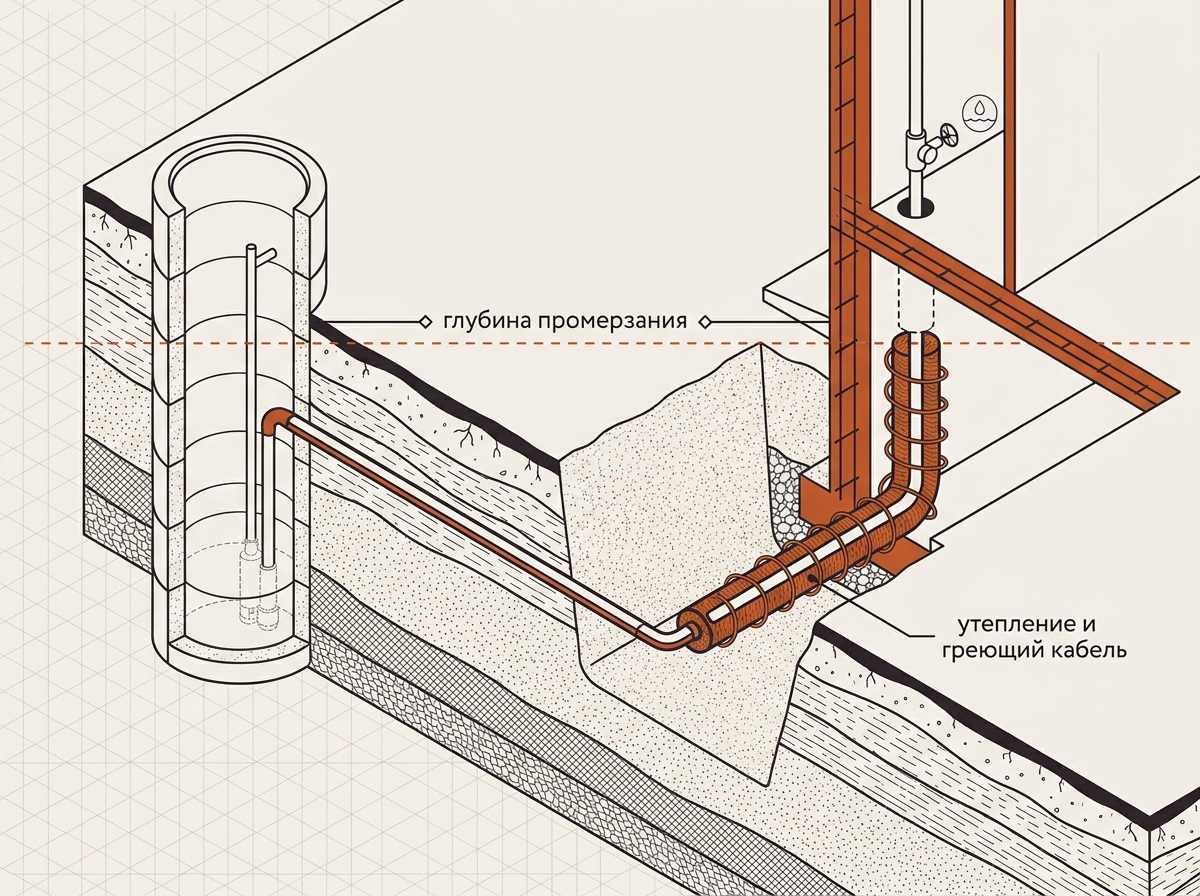

Труба от скважины к дому должна идти ниже глубины промерзания (в зависимости от региона — от 0,8 до 2 м). Если копать глубоко нельзя — трубу утепляют и кладут греющий кабель. Самая частая зимняя авария — перемёрзший мелкий ввод у самого фундамента.
Кессон или адаптер
Выход скважины обустраивают двумя способами. Кессон — герметичная ёмкость, закопанная вокруг оголовка ниже промерзания: в ней размещают автоматику, фильтр, отвод трубы, и туда можно спуститься для обслуживания. Дороже, но удобнее. Скважинный адаптер — компактный герметичный переходник, врезанный в обсадную трубу ниже промерзания, через который труба уходит в грунт. Дешевле и проще, но автоматику тогда ставят в доме. Подробнее — в гайде кессон или адаптер.
Разводка по дому
В доме воду заводят на гидроаккумулятор с реле, фильтры, а дальше — на разводку. Чаще делают коллекторную (от гребёнки к каждой точке своя труба с краном) — давление при одновременном разборе не «прыгает», и любую точку можно перекрыть отдельно. Тройниковая дешевле, но при открытии нескольких кранов напор делится. Перед разводкой обязательно ставят фильтр грубой очистки — песок из скважины быстро убивает картриджи, смесители и сам насос.
Частые ошибки
- Насос «по глубине», без расчёта напора и расхода.
- Нет гидроаккумулятора — насос дёргается и горит.
- Ввод выше глубины промерзания без обогрева.
- Нет фильтра грубой очистки — песок убивает технику.
- Рабочая точка насоса на краю характеристики.
Главное из статьи
- Насос — по напору (калькулятор) и расходу (~2 м³/ч на дом), рабочая точка в середине графика.
- Гидроаккумулятор + реле давления обязательны: 2,0/3,0 бар, воздух на 0,2 бар ниже.
- Ввод трубы — ниже промерзания или с утеплением и греющим кабелем.
- Фильтр грубой очистки — на входе, иначе песок убьёт насос и сантехнику.
- Скважина стабильнее колодца, но дороже и требует мощного насоса.
Если греете воду — подберите водонагреватель по объёму. Все материалы — в разделе Водоснабжение.
