Коллектор (гребёнка) — сердце лучевой разводки: от него к каждому радиатору и контуру тёплого пола идёт своя труба. Это ровная температура и удобная регулировка, но больше труб. Разберём, что входит в узел и кому он нужен.

Коротко по делу

Коллектор — распределитель: лучами к каждому контуру своя труба, своя регулировка и балансировка (расходомеры). В узел входят гребёнки, краны, расходомеры, воздухоотводчики, а для тёплого пола — насосно-смесительный узел (35–45 °C). Подходит домам с тёплым полом и многоконтурным системам.

Что это и зачем

Лучевая (коллекторная) разводка ведёт к каждому прибору отдельную трубу от подающей и обратной гребёнок. В отличие от тройниковой схемы, где приборы «нанизаны» на общую магистраль через тройники, здесь каждый радиатор подключён напрямую к коллектору. Отсюда плюсы: всем приборам приходит теплоноситель одинаковой температуры, каждый регулируется независимо, а трубы прячут в стяжку без скрытых стыков — в стяжке лежит цельная труба от коллектора до прибора, и нечему течь под полом. Минус — труб уходит заметно больше, чем у тройниковой схемы (см. однотрубная или двухтрубная).

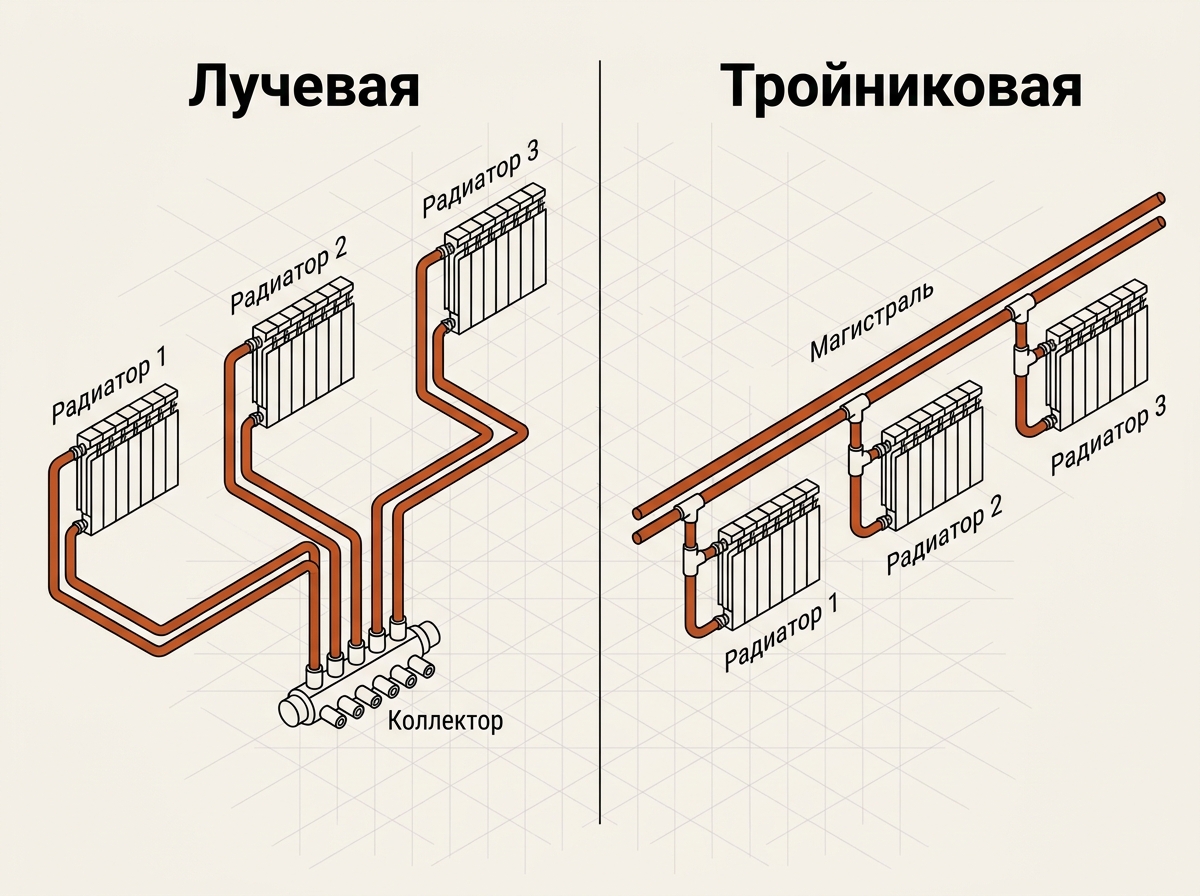

Лучевая разводка от коллектора и тройниковая последовательная схема
▸Лучевая: от коллектора к каждому прибору своя труба (ровная температура, нет стыков в стяжке). Тройниковая: приборы на общей магистрали через тройники (труб меньше, но регулировать сложнее).ДомИнженер

Состав узла

В коллекторном шкафу собирается небольшой «пульт управления» контурами:

  • Гребёнки подачи и обратки с отсечными кранами — к ним подключают лучи.
  • Расходомеры (флоуметры) на обратной гребёнке — задают и показывают расход каждого контура, ими и балансируют.
  • Воздухоотводчик в верхней точке и сливной кран в нижней — стравить воздух и слить контур.
  • Сервоприводы на клапанах — по сигналу комнатных термостатов открывают и закрывают контуры.
  • Насосно-смесительный узел — для тёплого пола, понижает температуру с котловой до 35–45 °C.

Всё это размещают в коллекторном шкафу, обычно поэтажно.

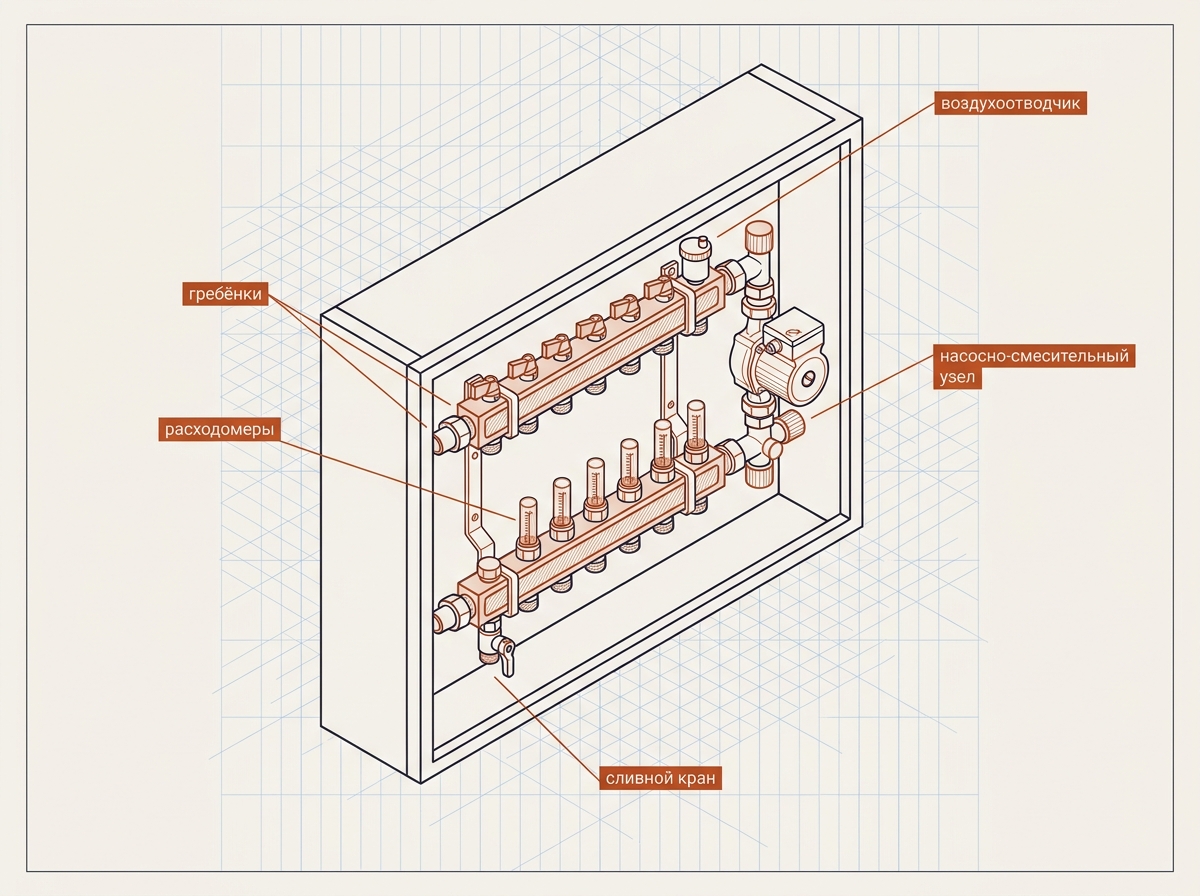

Коллекторный узел: подающая и обратная гребёнки, расходомеры, воздухоотводчик, насосно-смесительный узел
▸Коллекторный узел: две гребёнки с кранами, расходомеры для балансировки, воздухоотводчик и слив, а для тёплого пола — насосно-смесительный узел.ДомИнженер

Балансировка контуров

Лучи получаются разной длины, а теплоноситель всегда идёт по пути наименьшего сопротивления — короткие ветки «обтекает» интенсивнее, и их радиаторы перегреваются, пока дальние недополучают тепло. Расходомерами на коллекторе это и выравнивают: в коротких контурах расход поджимают, в длинных открывают полнее. Без расходомеров балансировать лучевую систему фактически нечем — поэтому коллектор без них брать не стоит.

Автоматика по комнатам

Главный бонус коллектора — управление по комнатам. На клапаны гребёнки ставят сервоприводы, а в комнатах — термостаты: нагрелось до заданного — сервопривод прикрыл контур этой комнаты, остыло — открыл. Так каждая комната держит свою температуру независимо, а с энергоэффективным насосом класса A система ещё и снижает расход, когда часть контуров закрыта.

Тёплый пол и кому нужен

Полу нужна низкая температура (35–45 °C), поэтому на его коллектор ставят смесительный узел; радиаторному коллектору на котловой температуре он не нужен. Коллекторная разводка оправдана для домов с тёплым полом, многоконтурных и двухэтажных систем.

Минусы и кому не нужен

У лучевой схемы две платы за удобство. Первая — расход труб: к каждому прибору идёт отдельная пара, и метража уходит заметно больше, чем у тройниковой разводки. Вторая, менее очевидная — больше теплоносителя в системе: его нужно нагреть, поэтому на топливе такая схема не экономит, а буферный объём и инерция чуть выше. Плюс сам коллекторный узел с расходомерами, сервоприводами и шкафом стоит денег.

Поэтому коллектор оправдан там, где его преимущества реально нужны: тёплый пол (без коллектора его не развести), многоконтурные и двухэтажные дома, дома с регулировкой по каждой комнате. А для небольшого дома с парой-тройкой радиаторов на одном этаже лучевая разводка — переплата: там проще и дешевле обычная двухтрубная тройниковая схема. Промежуточный разумный вариант — лучевая на тёплый пол и «мокрые» зоны плюс простая разводка на несколько радиаторов.

Частые ошибки

  1. Тёплый пол от коллектора без смесительного узла — перегрев стяжки.
  2. Коллектор без расходомеров — нечем балансировать.
  3. Лучевая схема на маленький дом — лишние трубы.
  4. Скрытые стыки в стяжке (у лучевой их быть не должно).
  5. Нет воздухоотводчиков на гребёнке.

На что смотреть

  1. Коллектор — лучевая разводка, своя труба каждому контуру.
  2. Даёт ровную температуру и регулировку по комнатам.
  3. В узле: гребёнки, краны, расходомеры, воздухоотводчики.
  4. Тёплому полу нужен насосно-смесительный узел.
  5. Подходит тёплому полу и многоконтурным/двухэтажным системам.

Дальше: схема отопления двухэтажного дома и балансировка системы. Все материалы — в разделе Отопление.
