Группа безопасности — страховка системы отопления: если давление подскочит, предохранительный клапан сбросит излишек и спасёт котёл и трубы от разрыва. Это маленький, но критичный узел. Разберём состав, установку и куда девать сброс.
Короткий ответ
Группа безопасности = предохранительный клапан (сброс при ~3 бар) + манометр + автоматический воздухоотводчик. Ставят на подаче, сразу после котла, без кранов между котлом и группой. Сброс клапана — трубкой в дренаж/канализацию. У многих настенных котлов встроена.

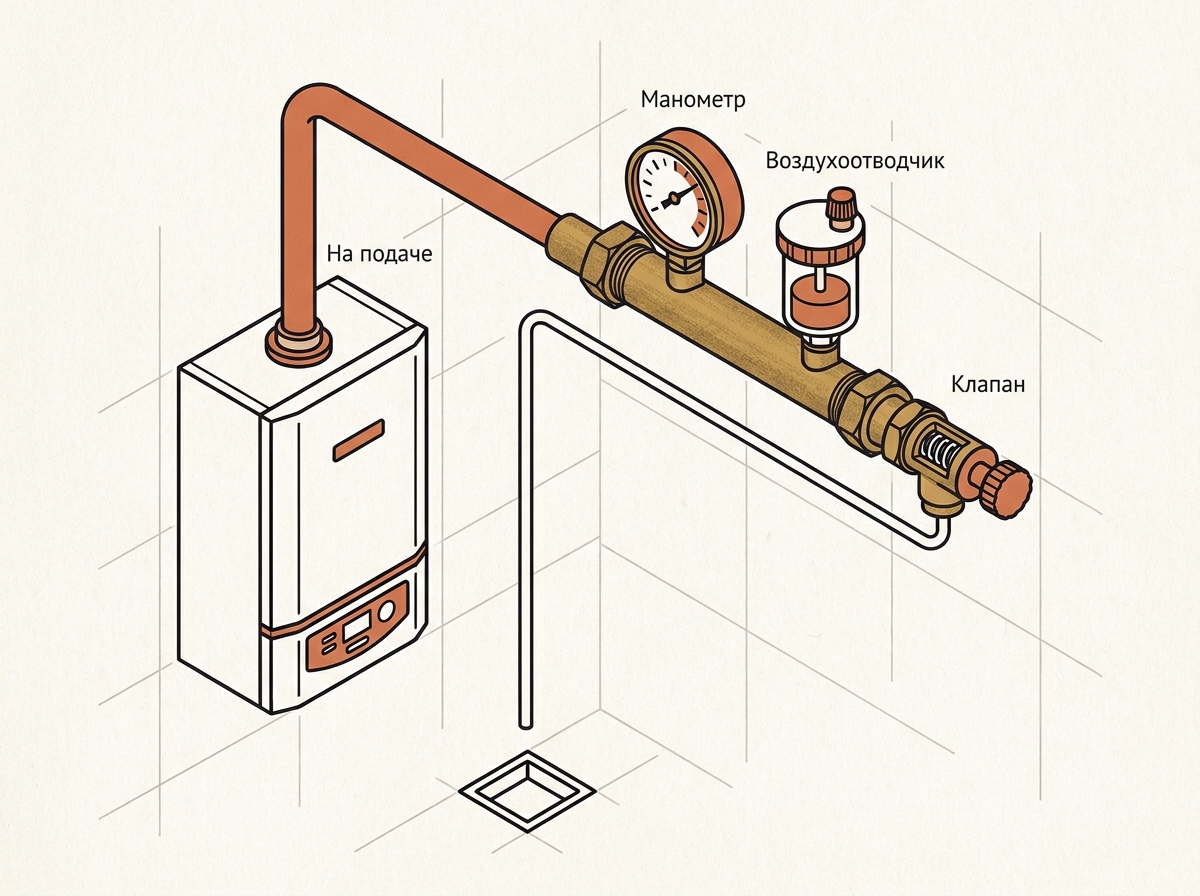

Состав
- Предохранительный клапан — сбрасывает теплоноситель при превышении давления (обычно настройка ~3 бар).
- Манометр — показывает текущее давление системы.
- Автоматический воздухоотводчик — удаляет воздух из верхней точки.
Все три собраны на общем коллекторе-«ёлочке».
Зачем и где ставить
Если расширительный бак не справился или давление подскочило (перегрев, закрытый контур), клапан сбрасывает излишек — это защита от разрыва. Группу ставят на подаче сразу после котла, без запорной арматуры между котлом и группой: клапан всегда должен «видеть» котёл, иначе при перекрытом кране защита бесполезна.
Сброс и нюансы
Сброс клапана отводят трубкой в дренаж/канализацию (горячая вода под давлением), конец оставляют видимым — чтобы замечать срабатывания. У многих настенных котлов группа встроена; для напольных и открытых систем ставят отдельно (см. обвязка котла).
Частые ошибки
- Кран между котлом и группой безопасности — защита отключается.
- Нет отвода сброса — горячая вода на пол.
- Группа не на подаче.
- Засорённый/закисший клапан — не сработает.
- Игнор срабатываний клапана вместо поиска причины.
Что запомнить
- Группа = клапан + манометр + воздухоотводчик.
- Клапан сбрасывает давление (~3 бар) — защита от разрыва.
- Ставят на подаче после котла, без кранов между ними.
- Сброс — трубкой в дренаж/канализацию, конец видимый.
- У настенных часто встроена; напольным — отдельно.
