Повесить радиатор и подключить его — посильная задача, но мелочи решают всё: схема подключения влияет на теплоотдачу, зазоры — на конвекцию, а краны и кран Маевского — на удобство обслуживания. Ошибётесь со схемой на длинной батарее — дальние секции будут холодными. Разберём подключение и монтаж по шагам.

Коротко по делу

Вешаем под окном с зазорами (~10 см от пола, 8–10 до подоконника, 3–5 от стены). Подключение — диагональное (100% мощности); на длинных батареях боковое теряет до 20%. Ставим шаровые краны, термоголовку на подаче и кран Маевского. В однотрубной системе — байпас. После монтажа — опрессовка.

Схемы подключения

  • Диагональное (вход сверху, выход снизу с противоположной стороны) — эталон, ~100% паспортной мощности.
  • Боковое одностороннее — просто, но на батареях от 8–10 секций дальний край прогревается хуже (−10…20%).
  • Нижнее — удобно прятать трубы в пол/плинтус, отдача чуть ниже.

Сколько секций нужно — считайте в гайде расчёт секций радиатора.

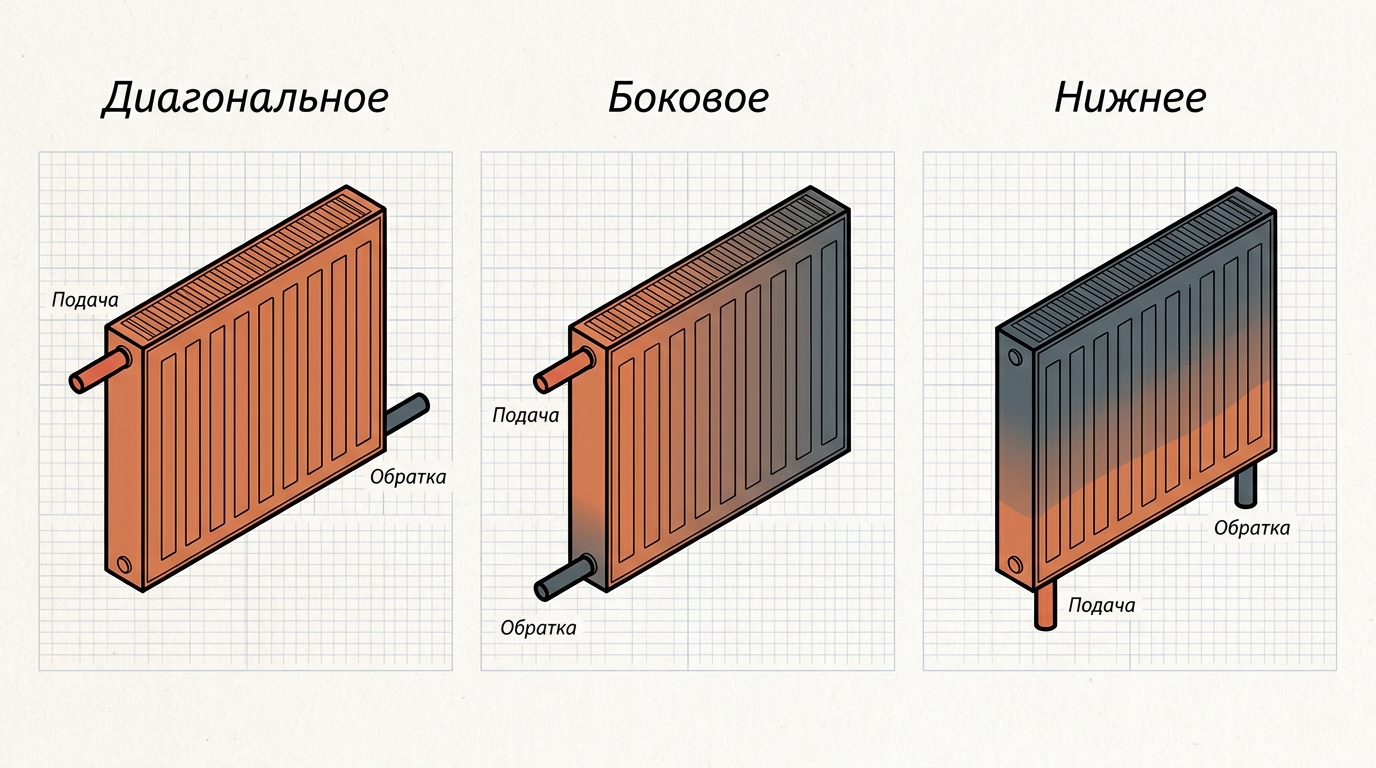

Три схемы подключения радиатора: диагональное, боковое одностороннее и нижнее
▸Диагональное подключение прогревает радиатор целиком (~100% мощности), боковое одностороннее хуже греет дальний край на длинных батареях, нижнее удобно прятать в пол.ДомИнженер

Краны, термоголовка, байпас

На вход и выход радиатора ставят шаровые краны (отключить/снять без слива системы). На подаче — терморегулирующий вентиль с термоголовкой (поддерживает заданную температуру). Сверху — кран Маевского для стравливания воздуха. В однотрубной системе между подачей и обраткой обязателен байпас: иначе, перекрыв радиатор, вы остановите весь стояк.

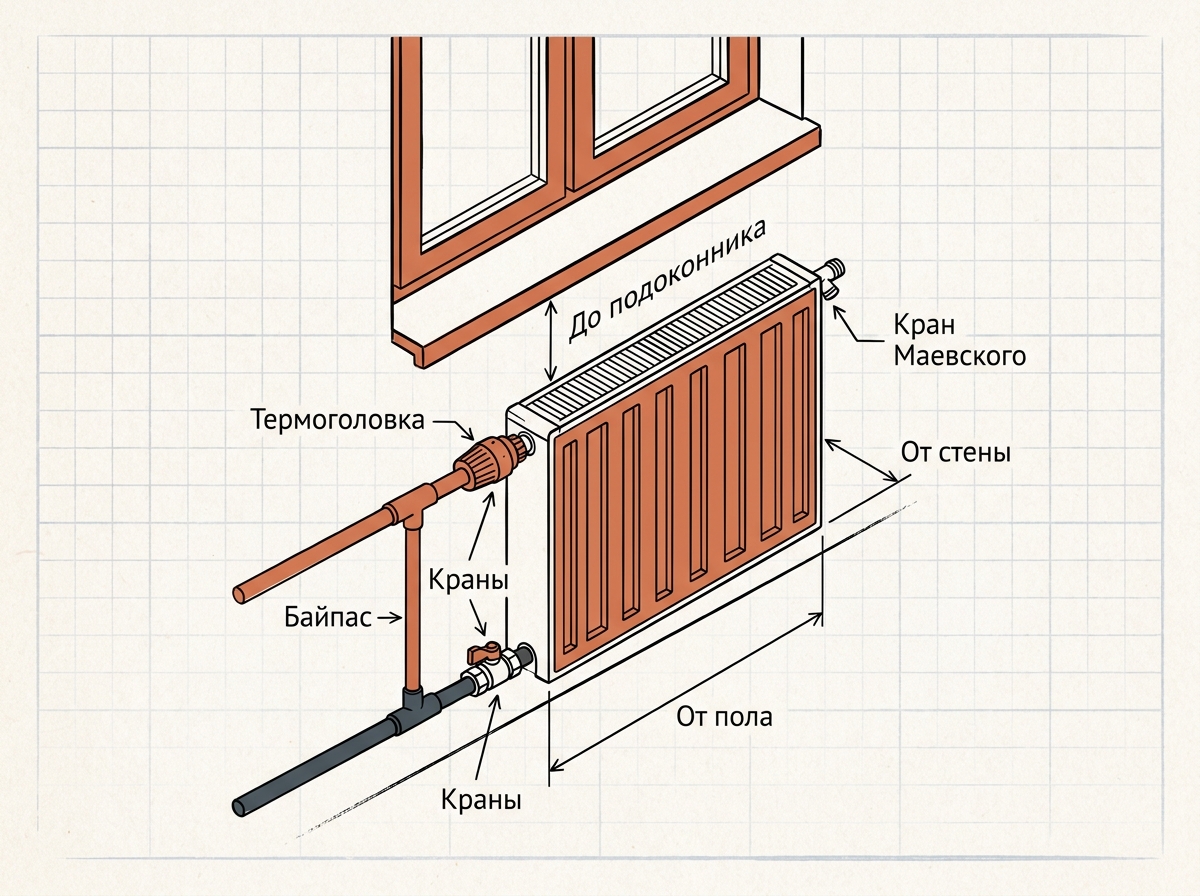

Обвязка радиатора: шаровые краны, термоголовка, кран Маевского, байпас и монтажные зазоры
▸Радиатор под окном с зазорами для конвекции: термоголовка на подаче, шаровые краны на входе и выходе, кран Маевского сверху и байпас в однотрубной системе.ДомИнженер

Пошаговый монтаж

  1. Разметка под окном, проверка зазоров и уровня.
  2. Кронштейны в стену по массе радиатора.
  3. Навеска радиатора, установка кранов, термоголовки, крана Маевского и заглушек.
  4. Подключение к подаче/обратке по выбранной схеме (в однотрубной — с байпасом).
  5. Опрессовка — заполнить, поднять давление, проверить стыки.
  6. Запуск и балансировка — стравить воздух, отрегулировать расход по приборам.

Частые ошибки

  1. Боковое подключение длинной батареи — холодный дальний край.
  2. Нет зазоров / радиатор за экраном — теряет отдачу.
  3. Однотрубная система без байпаса.
  4. Нет крана Маевского — завоздушивание.
  5. Запуск без опрессовки.

На что смотреть

  1. Под окном, с зазорами для конвекции.
  2. Диагональное подключение — максимум мощности; боковое на длинных теряет.
  3. Шаровые краны + термоголовка + кран Маевского.
  4. Однотрубная система — обязательно байпас.
  5. После монтажа — опрессовка, затем запуск и балансировка.
