Канализация в доме работает самотёком, и весь её «секрет» — в правильном уклоне и диаметрах. Слишком полого — засоры; слишком круто — труба не самоочищается. Плюс важны герметичные раструбы, ревизии и фановая труба. Разберём нормы и монтаж с калькулятором уклона.

Самое важное

Уклон по СП 30: Dn50 — 2,5–3 см/м, Dn110 — 2 см/м (мин 1,2), Dn160 — ~0,8 см/м. Диаметры: раковина/ванна Dn50, унитаз и стояк Dn110, наружная Dn110–160. Стояк выводим выше кровли (фановая труба), на поворотах — ревизии.

Уклон трубы: расчёт

Уклон задаёт перепад по высоте на длину участка. Считаем под диаметр:

Калькулятор · канализация

Уклон канализационной трубы

расчёт
Уклон (реком.)
2 см/м
Перепад на длину
10 см
Минимум по СП
1,2 см/м

По СП 30.13330: Dn50 — ~2,5–3 см/м, Dn110 — мин 1,2, рекоменд. 2 см/м, Dn160 — ~0,8 см/м. Слишком пологий уклон — застой; слишком крутой (более 15 см/м) — вода убегает, твёрдое остаётся. Перепад = уклон × длину участка.

Чем крупнее труба, тем меньше нужный уклон: для Dn110 хватает 2 см/м, а Dn50 кладут круче — 2,5–3 см/м.

Диаметры под приборы

  • Dn50 — раковина, ванна, душ, стиральная/посудомоечная машина.
  • Dn110 — унитаз, общий стояк, выпуск из дома.
  • Dn110–160 — наружная канализация к септику.

Нельзя заводить унитаз в Dn50 — только Dn110.

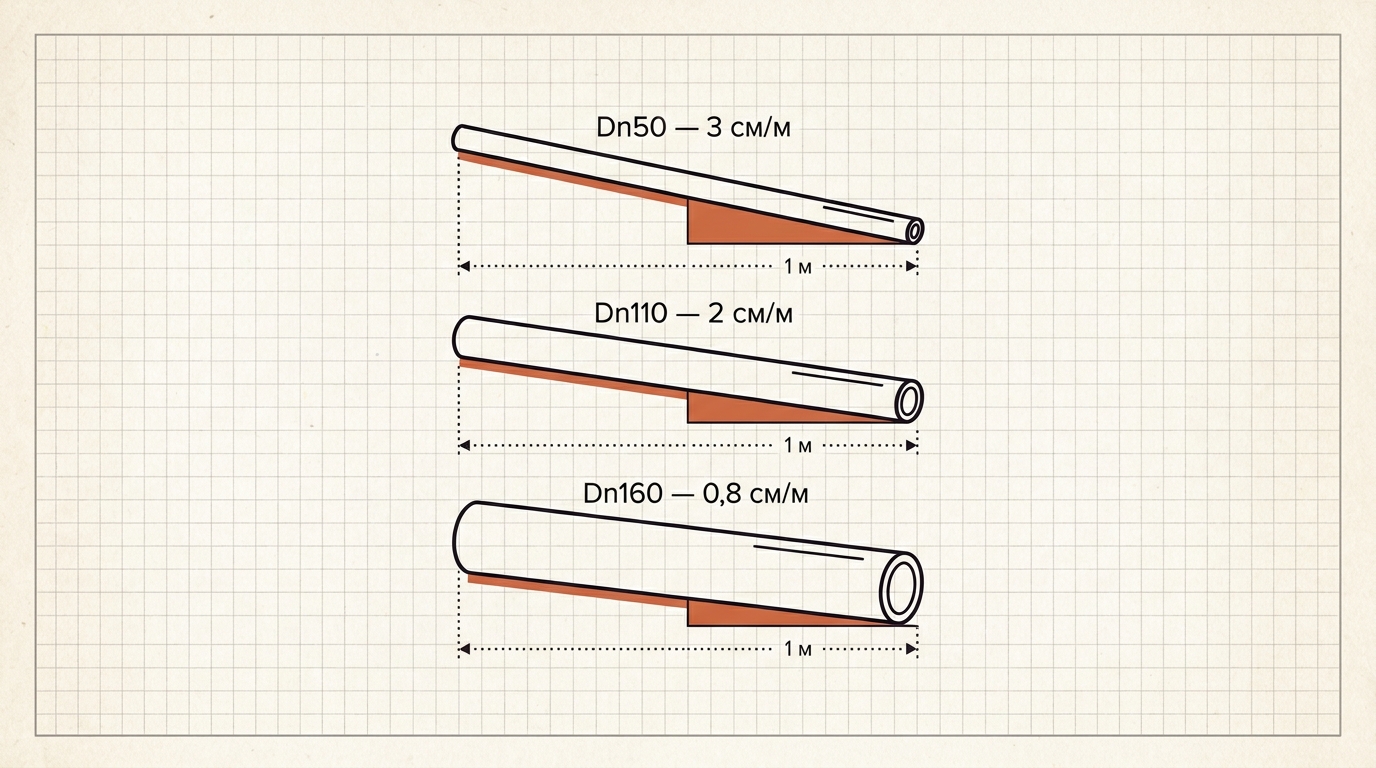

Уклон канализационной трубы по диаметру: Dn50 — 3 см на метр, Dn110 — 2 см на метр, Dn160 — 0,8 см на метр
▸Чем крупнее труба, тем меньше нужный уклон: Dn50 кладут круче (около 2,5–3 см/м), Dn110 — 2 см/м, Dn160 — около 0,8 см/м. Слишком полого — застой, слишком круто — труба не самоочищается.ДомИнженер

Монтаж: порядок и узлы

  1. Разводка от приборов к стояку с уклоном, кратчайшим путём.
  2. Раструбы — против направления стока, с резиновым кольцом.
  3. Повороты — лучше двумя отводами 45° вместо одного 90° (меньше засоров), с ревизией.
  4. Стояк — Dn110, вертикально, с креплением.
  5. Фановая труба — стояк выше кровли (или аэрационный клапан, если вывод невозможен).
  6. Выпуск — ниже глубины промерзания, к септику с уклоном.

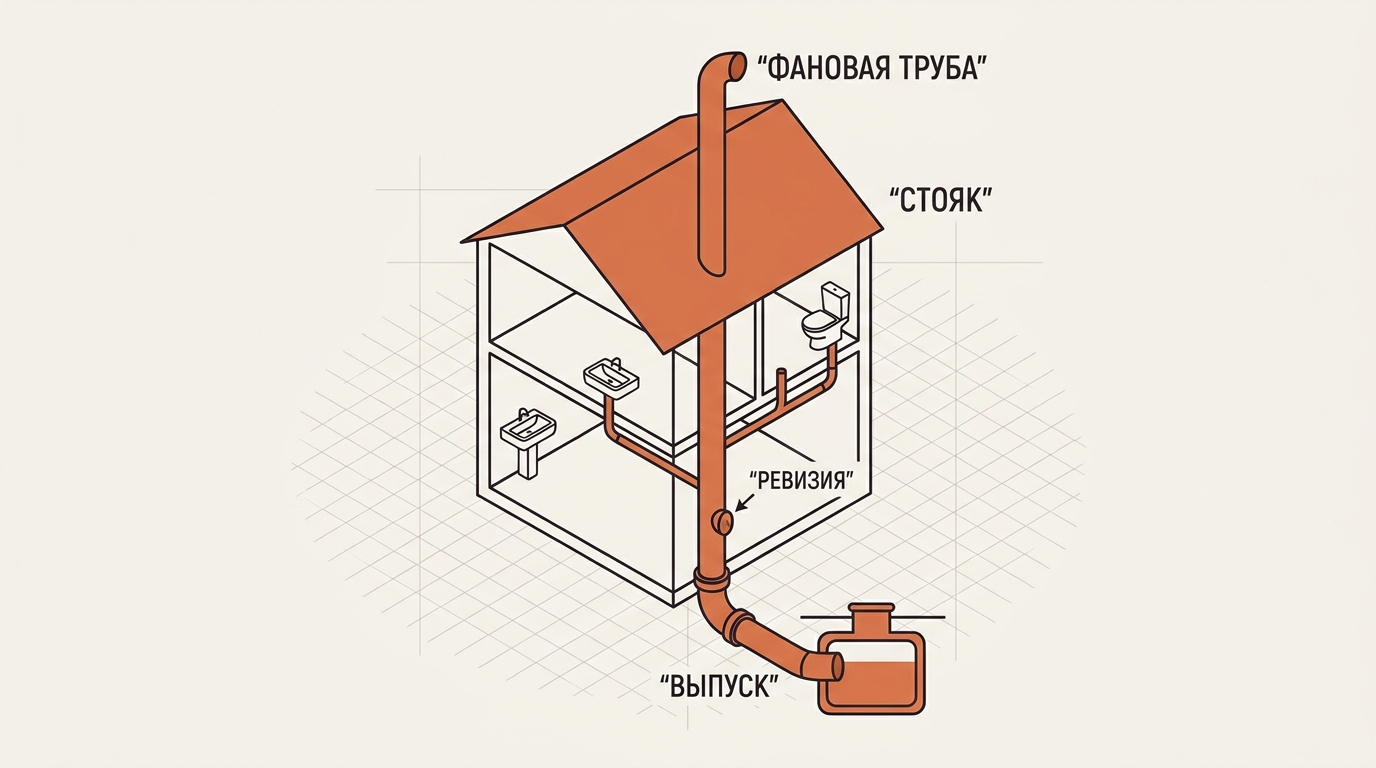

Схема стояка канализации с фановой трубой выше кровли, отводами от приборов и ревизией, выпуском к септику
▸Стояк Dn110 идёт вертикально, вверху продолжается фановой трубой выше кровли — она выравнивает давление при сливе и не даёт срывать гидрозатворы. На стояке и поворотах — ревизии для прочистки.ДомИнженер

Частые ошибки

  1. Слишком пологий или слишком крутой уклон.
  2. Унитаз в Dn50.
  3. Поворот 90° без ревизии.
  4. Нет фановой трубы — срыв гидрозатворов и запах.
  5. Жёсткая заделка стыков без компенсации, трескаются.

Главное из статьи

  1. Уклон по СП: Dn50 ~2,5–3, Dn110 ~2, Dn160 ~0,8 см/м (калькулятор).
  2. Диаметры: Dn50 приборы, Dn110 унитаз/стояк, Dn110–160 наружка.
  3. Раструб против стока, повороты — двумя 45° с ревизией.
  4. Фановая труба обязательна — иначе запах.
  5. Выпуск к септику — ниже промерзания, с уклоном.

Дальше: какой септик выбрать и рассчитать объём. Все материалы — в разделе Канализация.
